維修案例資訊

項目內容
送修日期2026.07.28
裝置型號iPad Air 4 A2316
故障狀況Type-C 充電線無法雙面充電
檢測結果交叉測試充電器與充電線皆正常，拆機發現 Type-C 尾插部分接點燒毀
故障原因Type-C 尾插燒毀
維修方式更換 Type-C 尾插
維修結果更換後充電正常，可正反面充電

故障狀況

本次送修為 iPad Air 4 A2316，客戶表示充電時經常需要反覆調整 Type-C 充電線方向，有時插上後沒有充電，直到發現電量沒有增加才知道充電失敗，使用上相當困擾。

由於 Type-C 接頭正常情況下支援正反面皆可充電，因此判斷設備可能存在充電孔異常。

檢測過程

工程師先使用兩組不同的充電器及 Type-C 充電線進行交叉測試，發現故障情形完全相同。

再將同一組充電器及充電線測試於其他 Type-C 裝置，皆可正常正反面充電，確認充電設備並無異常，因此判定問題來自 iPad 本體。

拆機後進一步檢測，發現 Type-C 尾插部分接點已有燒毀情形，造成部分接腳無法正常接觸，因此出現只能單面充電或偶爾無法充電的狀況。

拆機檢查

由於 iPad Air 4 的 Type-C 尾插採焊接於主機板設計，因此需先拆下主機板，再使用專業焊接設備將故障尾插解焊。

移除損壞尾插後，更換全新 Type-C 尾插，並重新焊接固定，再仔細檢查各焊點及供電線路，確認接點完整且供電正常。

維修完成

完成 Type-C 尾插更換後，再次測試充電功能，充電線已可正常正反面插入充電，不再出現需要調整方向或無法充電的情況。

後續測試充電穩定性、資料傳輸及其他功能皆正常，確認設備恢復正常使用，維修完成並交付客戶。

現場維修照片

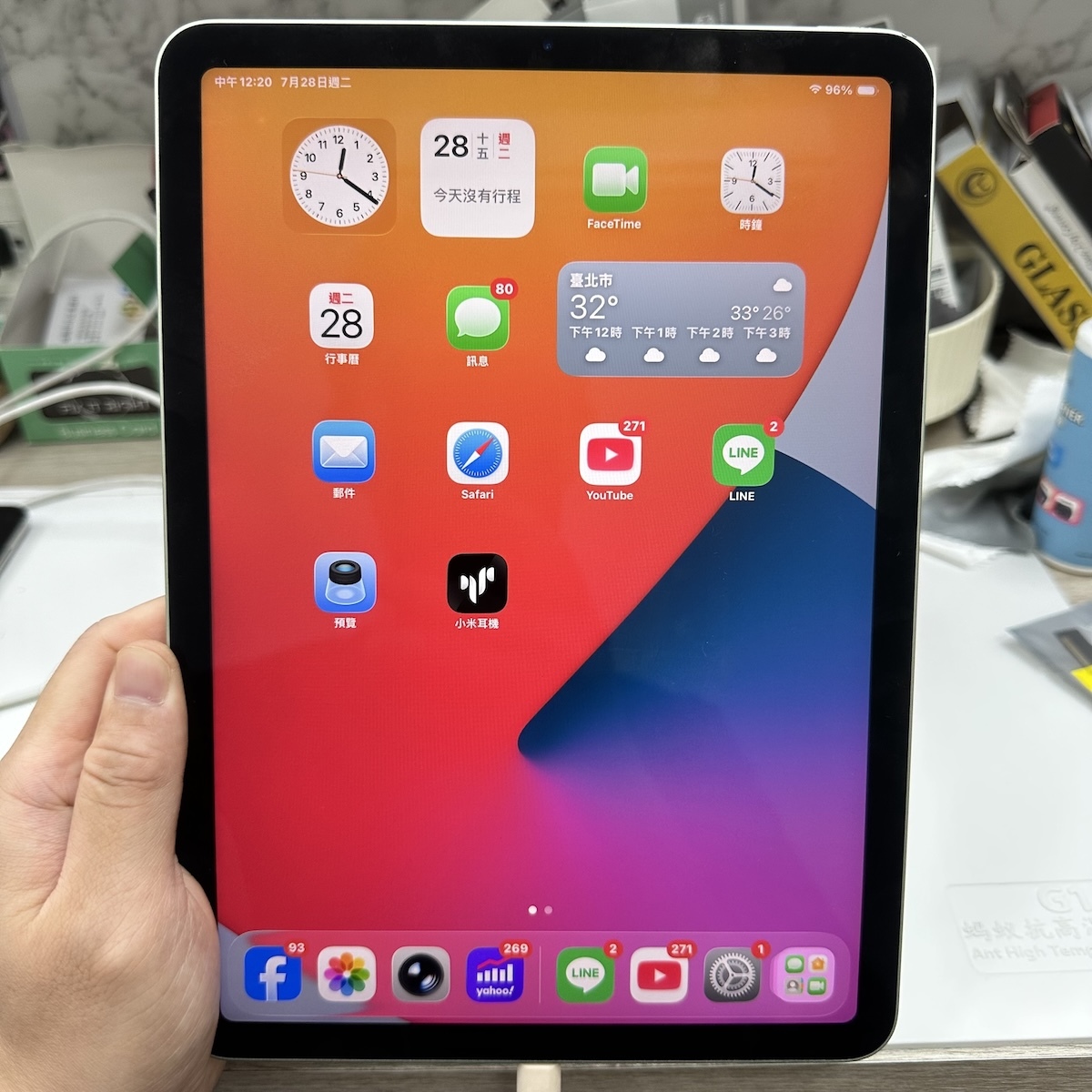

圖1｜Type-C 充電線無法正反面正常充電

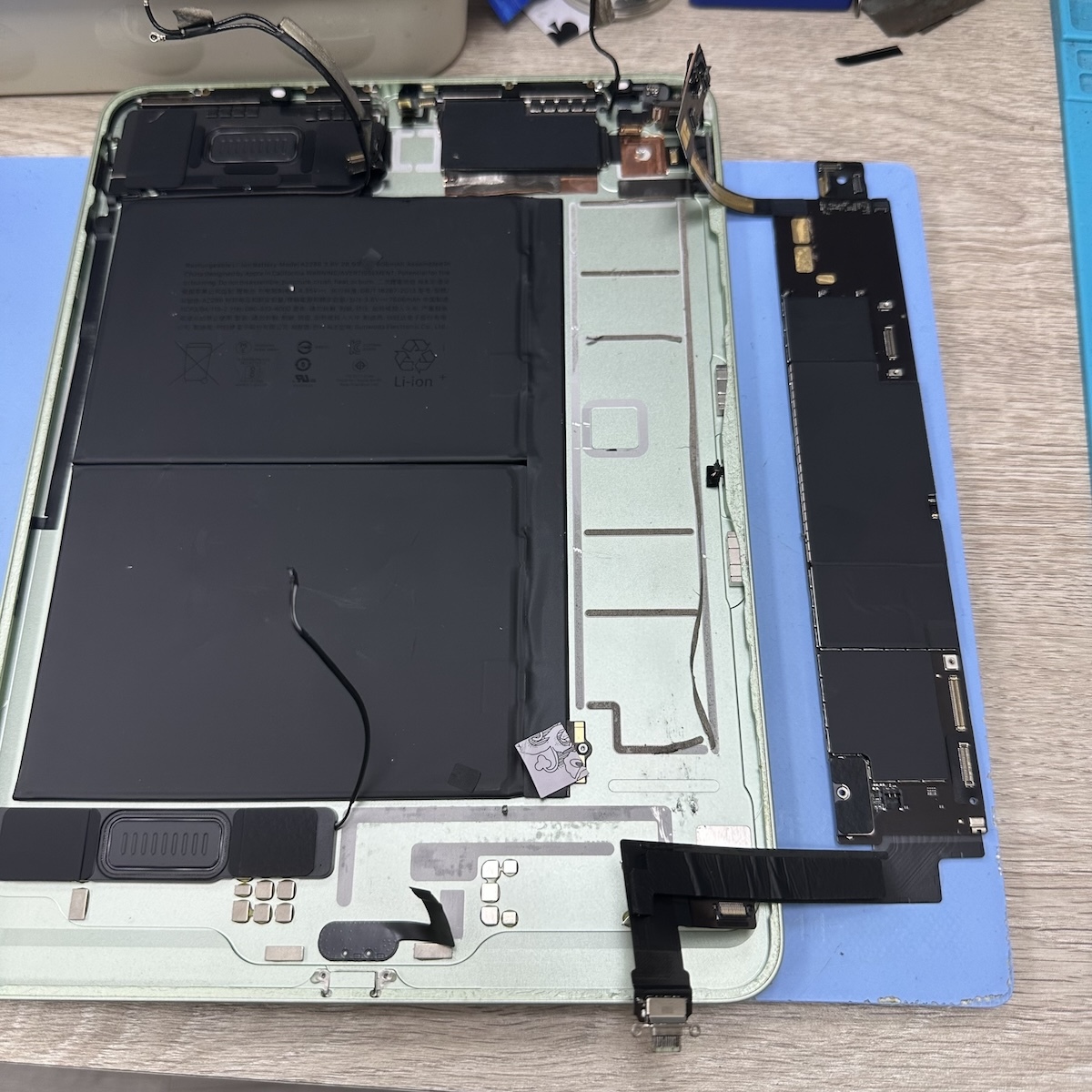

圖2｜拆機進行主機板與尾插檢測

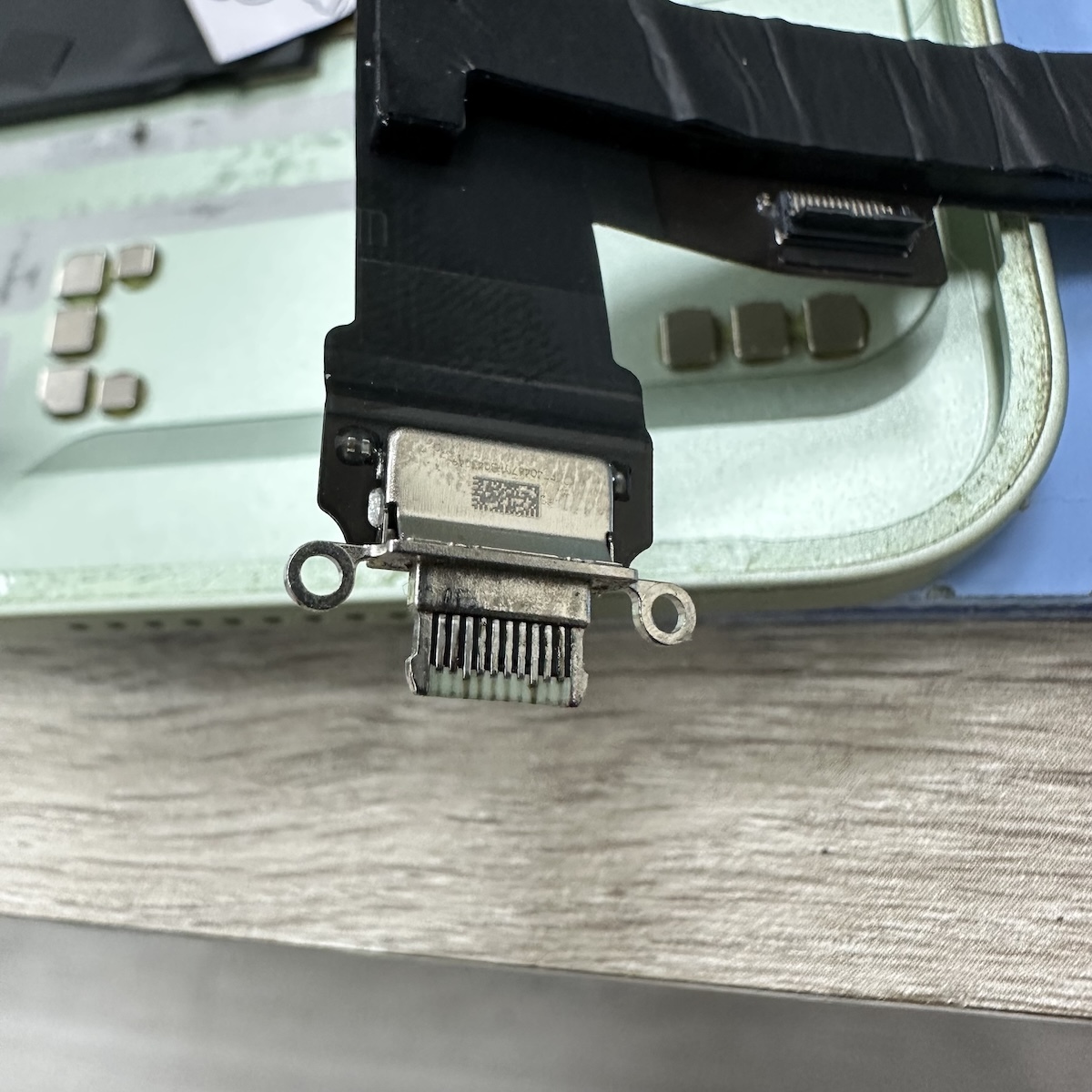

圖3｜檢測確認 Type-C 尾插部分接點燒毀需更換

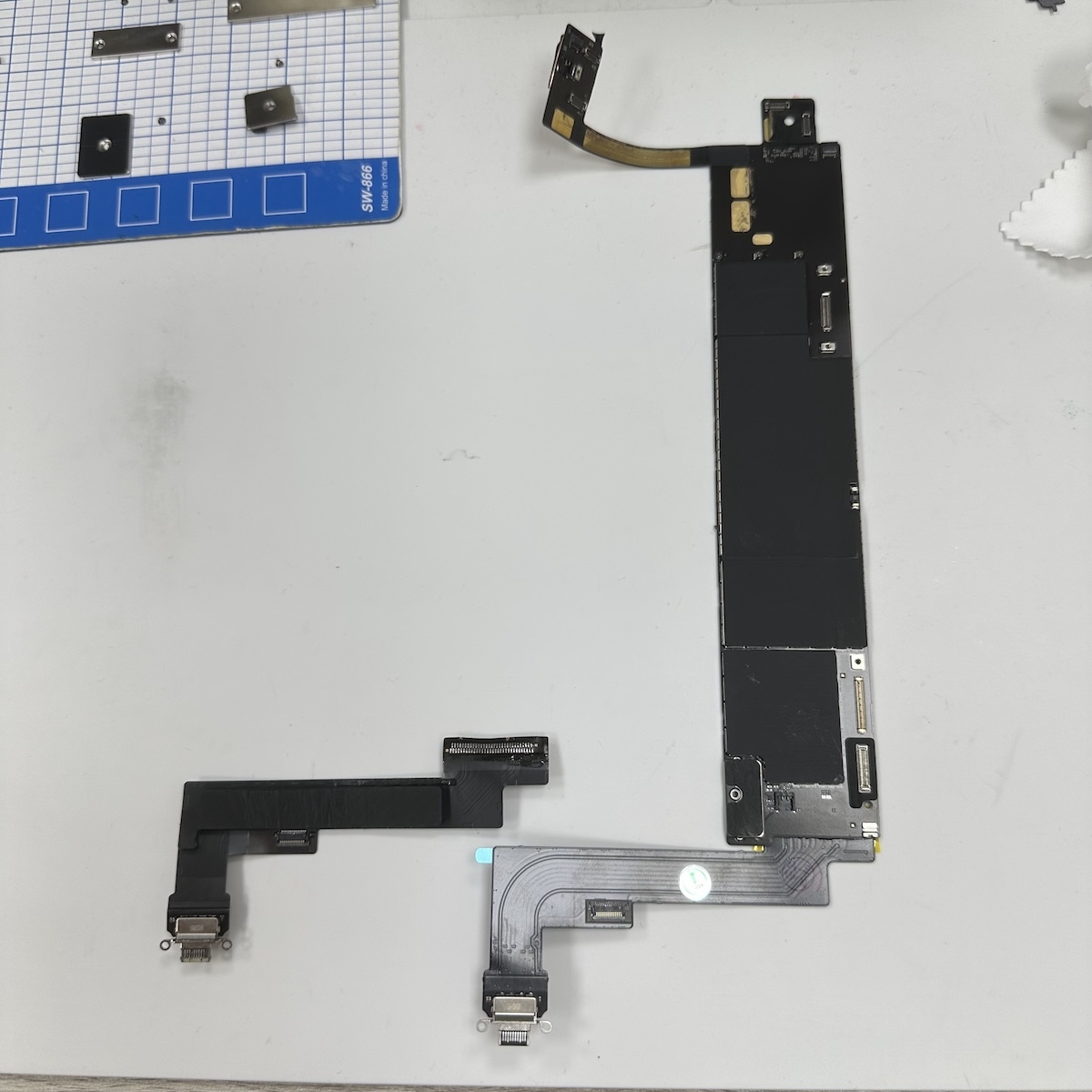

圖4｜更換全新 Type-C 尾插

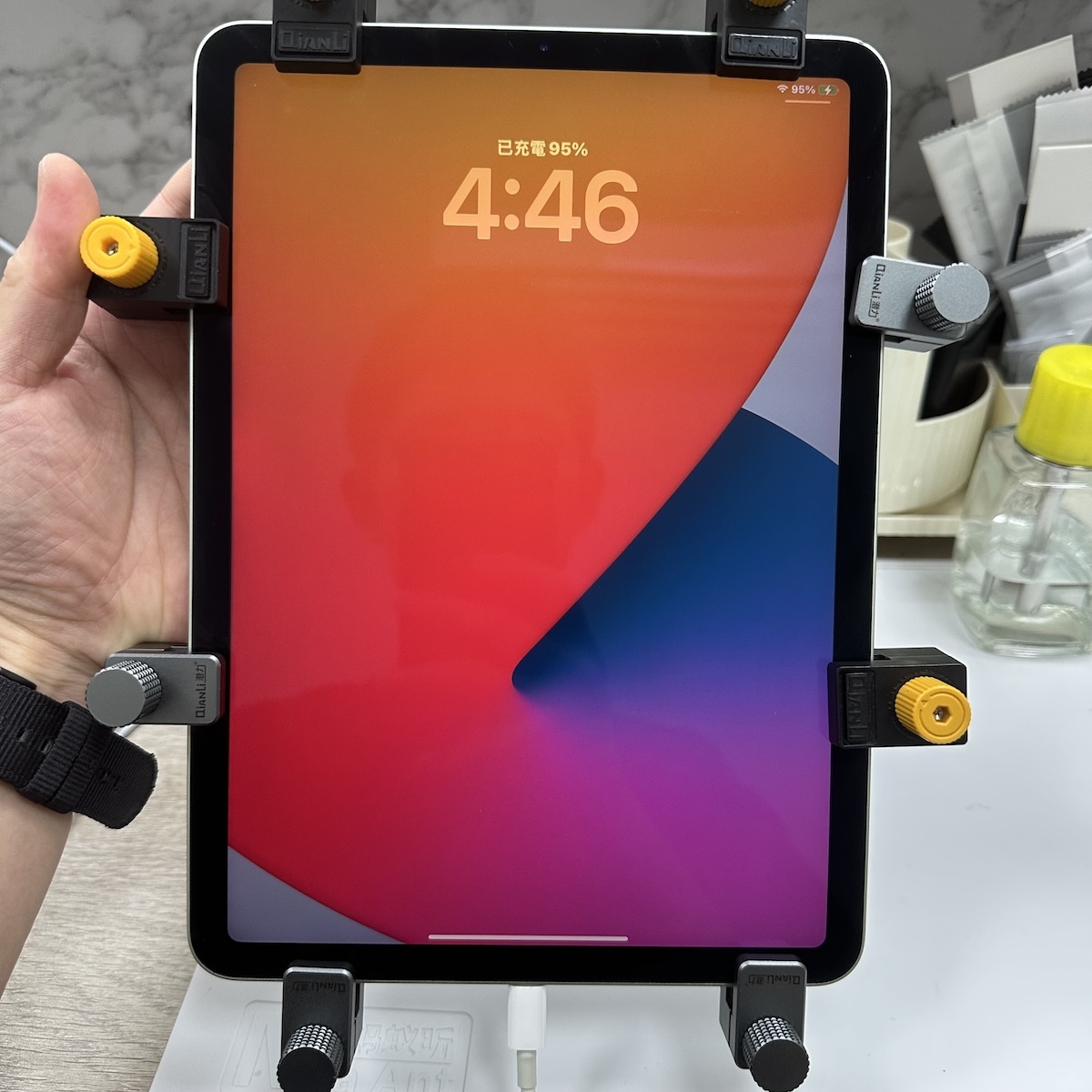

圖5｜維修完成後恢復正反面皆可正常充電
