維修案例資訊

項目內容
送修日期2026.05.28
裝置類型MacBook Air 15吋 M4 A3241
故障狀況第一個 Type-C 孔顯示充電但實際未充電
檢測結果第一個 Type-C 孔僅 5V 異常，第二個 Type-C 孔 20V 正常
故障原因Type-C 充電孔燒毀
維修方式更換 Type-C 充電孔
維修結果電壓恢復 20V，充電正常

故障狀況

客戶反映第一個 Type-C 充電孔插上充電線後，畫面會顯示充電符號，但實際上電池並未充電。

現場測試後確認：

  • 第一個 Type-C 孔無法正常供電
  • 第二個 Type-C 孔可正常充電使用

檢測過程

使用 USB-C 電流檢測儀進行量測：

  • 正常 MacBook Type-C 充電電壓應為 20V
  • 第一個 Type-C 孔僅量測到 5V
  • 第二個 Type-C 孔量測為正常 20V

判定第一個 Type-C 充電模組異常。

拆機檢查

拆下 Type-C 充電孔後，透過顯微鏡檢查發現：

  • Type-C 接點已有燒毀痕跡
  • 部分 Pin 腳異常變色
  • 已造成 PD 協議無法正常握手

因此需更換整組 Type-C 充電孔。

維修完成

更換新的 Type-C 充電孔後再次測試：

  • 電壓恢復正常 20V
  • PD 協議正常
  • 充電功能恢復正常

實際充電測試 OK。

現場維修照片

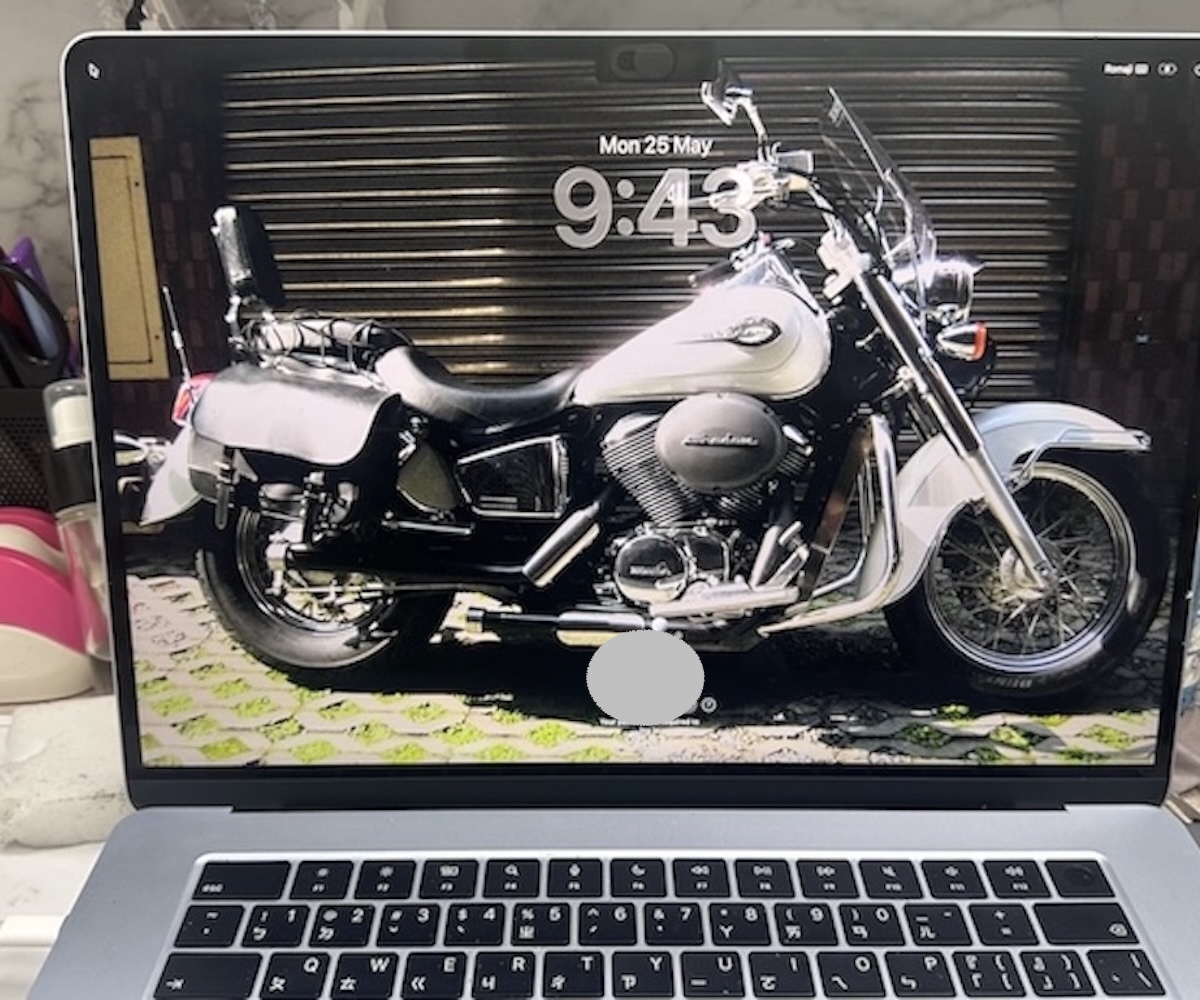

1. 故障狀況

第一個 Type-C 孔顯示充電符號，但實際未充電。

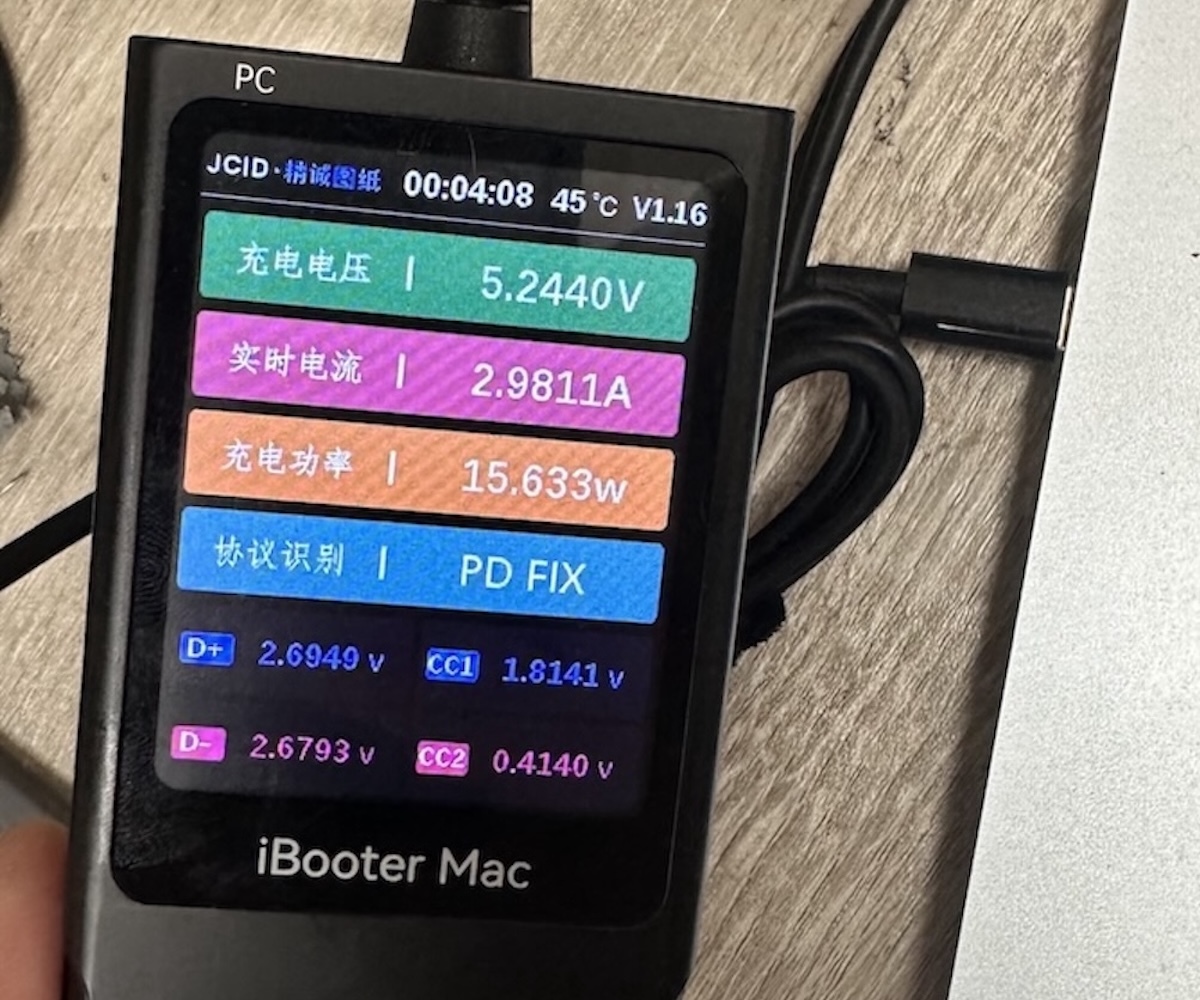

2. 電壓檢測異常

檢測第一個 Type-C 孔僅有 5V，屬於異常狀態。

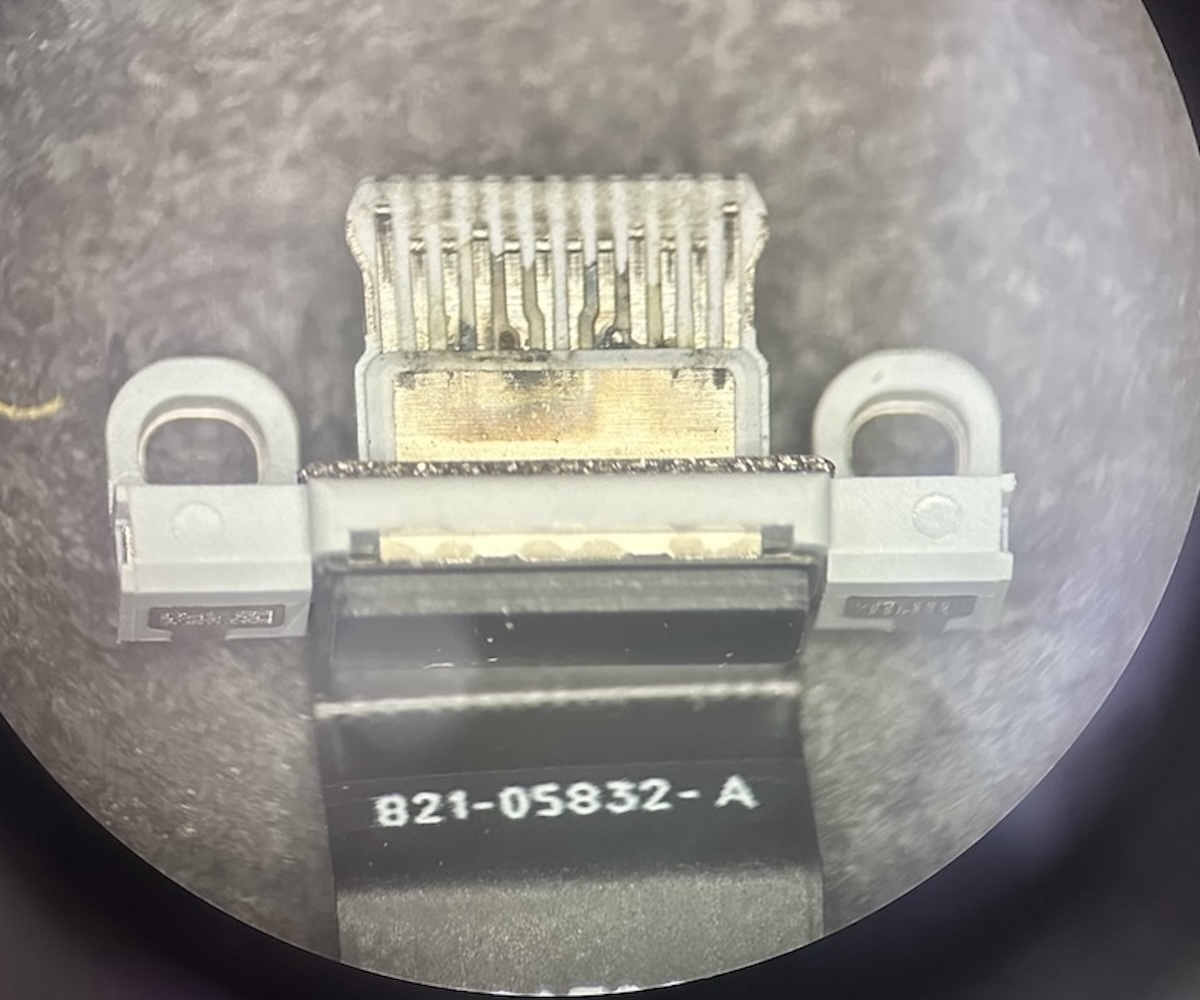

3. Type-C 接頭燒毀

顯微鏡下可看到 Type-C 接點已燒毀。

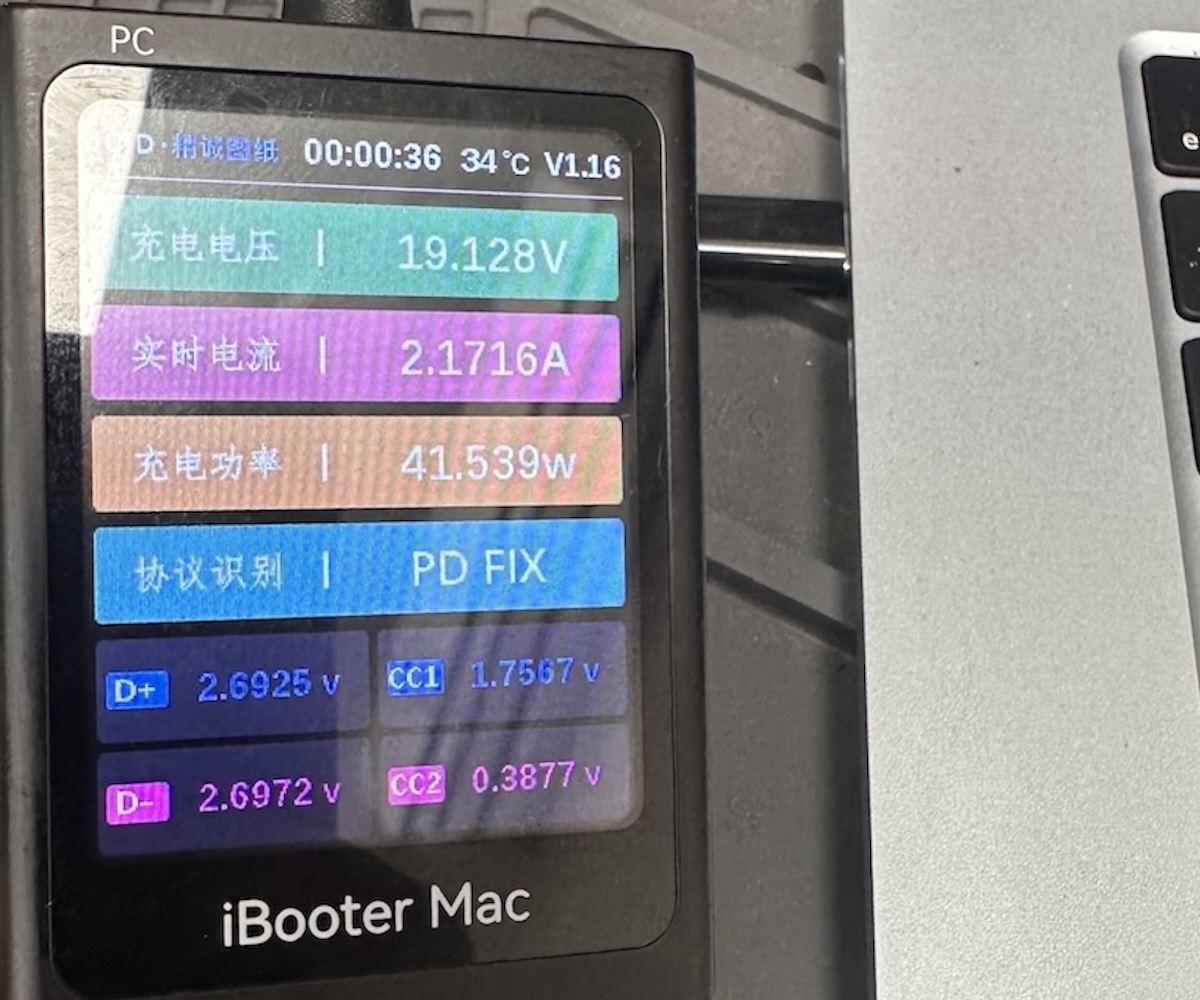

4. 更換後測試正常

更換 Type-C 充電孔後恢復正常 20V 充電。
