維修案例

項目內容
送修日期2026.06.06
裝置類型MacBook Pro 16吋 A2141
故障狀況無法開機
檢測結果電壓異常、電阻值異常
故障原因主機板硬碟供電電容短路
維修方式更換修復故障電容
維修結果電壓恢復正常、電阻值恢復正常，可正常開機

故障狀況

客戶表示 MacBook Pro 使用中突然無法開機，接上充電器後也沒有任何反應，因此送修檢測。

現場測試後確認：

  • 電腦完全無法開機
  • 無法進入系統畫面
  • 主機板供電異常

因此安排拆機進行主機板檢測。

檢測過程

工程師拆機後針對主機板供電線路進行量測：

  • 供電電壓異常
  • 硬碟供電線路電阻值異常
  • 量測結果呈現短路狀態

正常情況下，供電線路不應出現完全導通情形，因此判定主機板存在短路故障。

拆機檢查

進一步利用熱顯像儀進行檢測：

  • 對主機板供電線路進行注入電流測試
  • 透過熱顯像設備追蹤發熱位置
  • 發現硬碟供電線路上的電容異常升溫

確認故障來源為硬碟供電電容短路。

隨後拆除故障電容並進行更換修復。

維修完成

完成電容更換後再次量測：

  • 供電線路電阻值恢復正常
  • 主機板供電恢復正常
  • 電壓數值恢復正常
  • 電腦可正常開機

經完整功能測試後確認：

  • 系統正常進入 macOS
  • SSD 可正常讀取資料
  • 開關機功能正常
  • 長時間測試穩定運作

維修完成。

現場維修照片

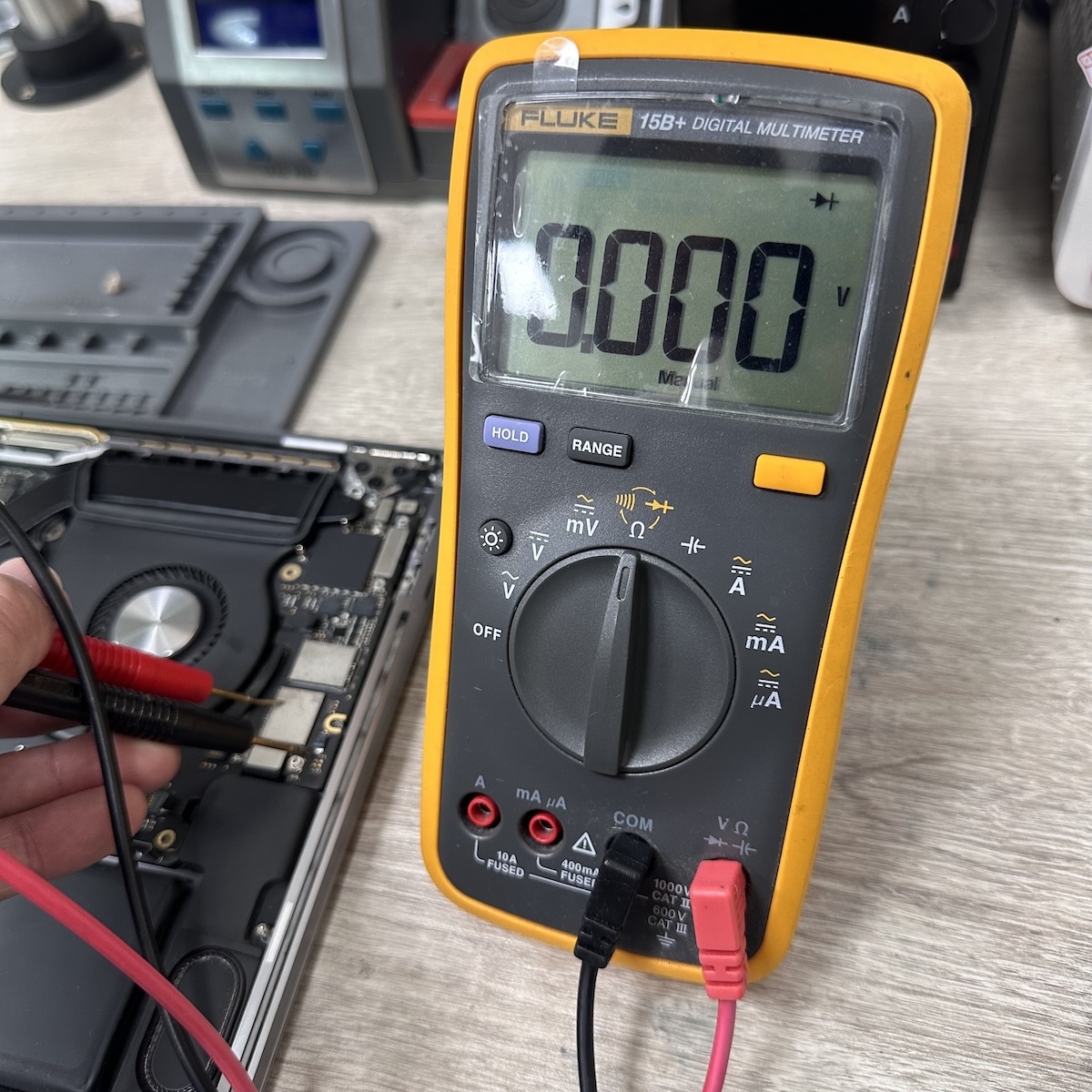

1. 電阻值異常

主機板硬碟供電線路量測阻值為 0，顯示短路異常。

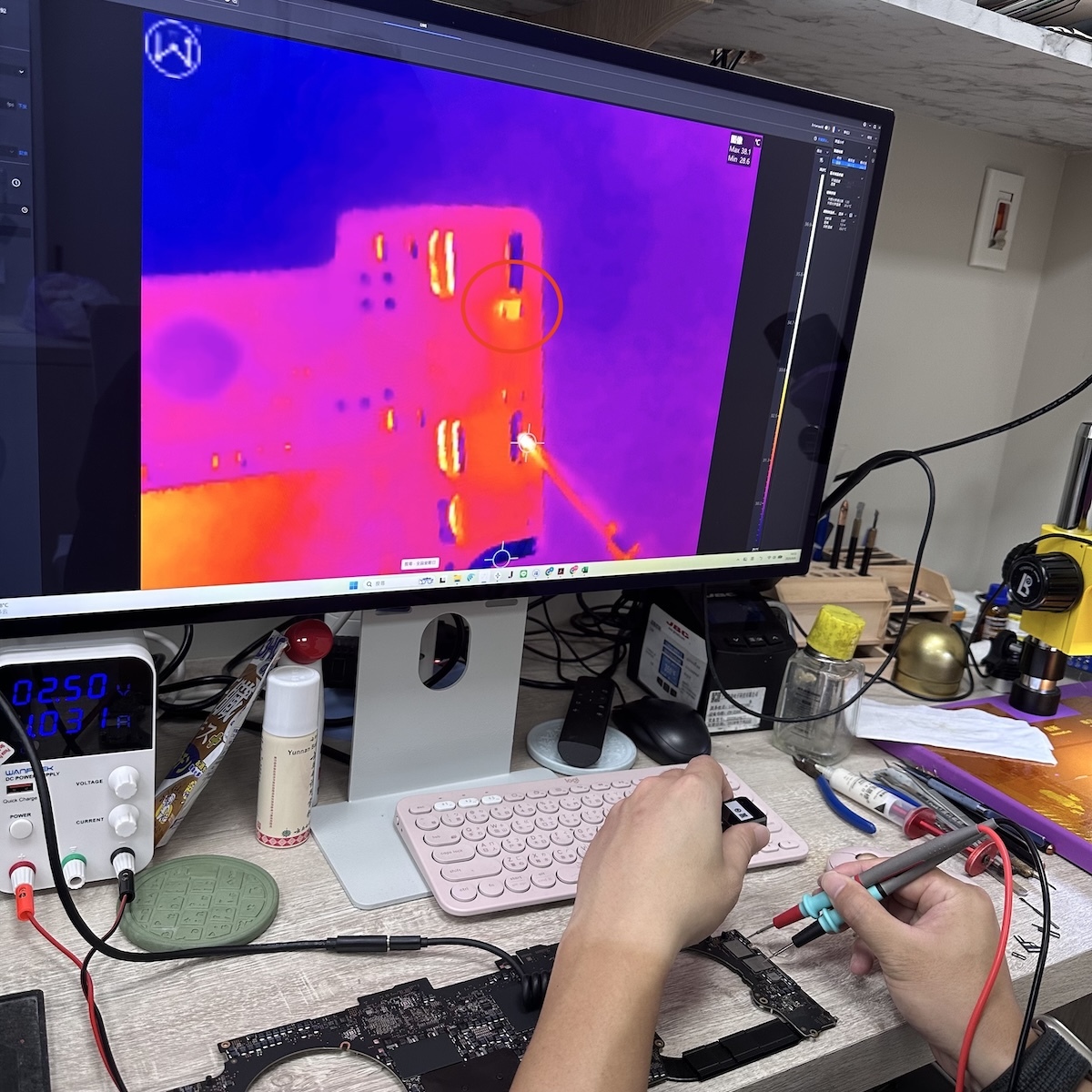

2. 熱顯像定位故障

透過熱顯像儀檢測，成功定位異常發熱電容位置。

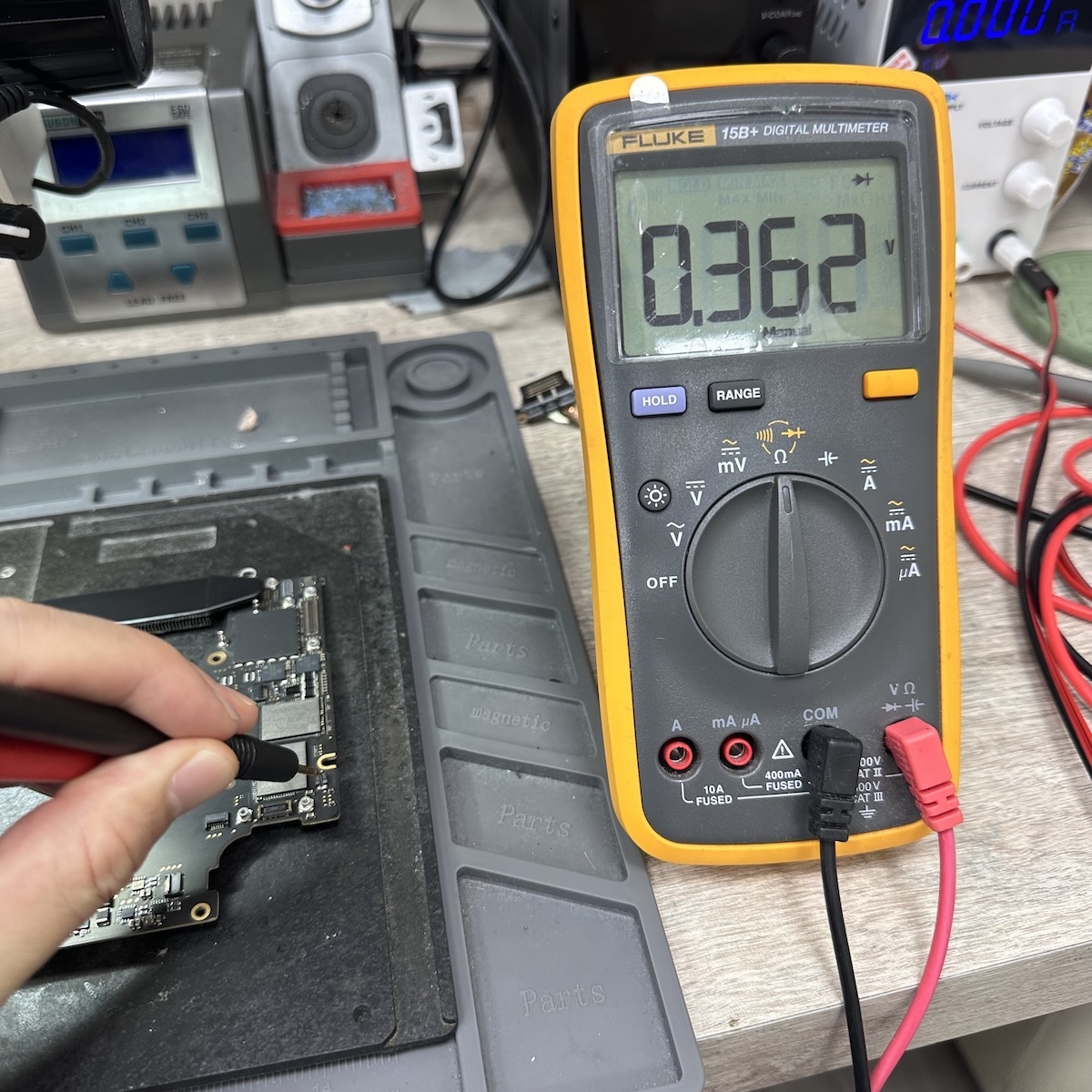

3. 修復後電阻值恢復正常

更換故障電容後再次量測，阻值恢復正常範圍。

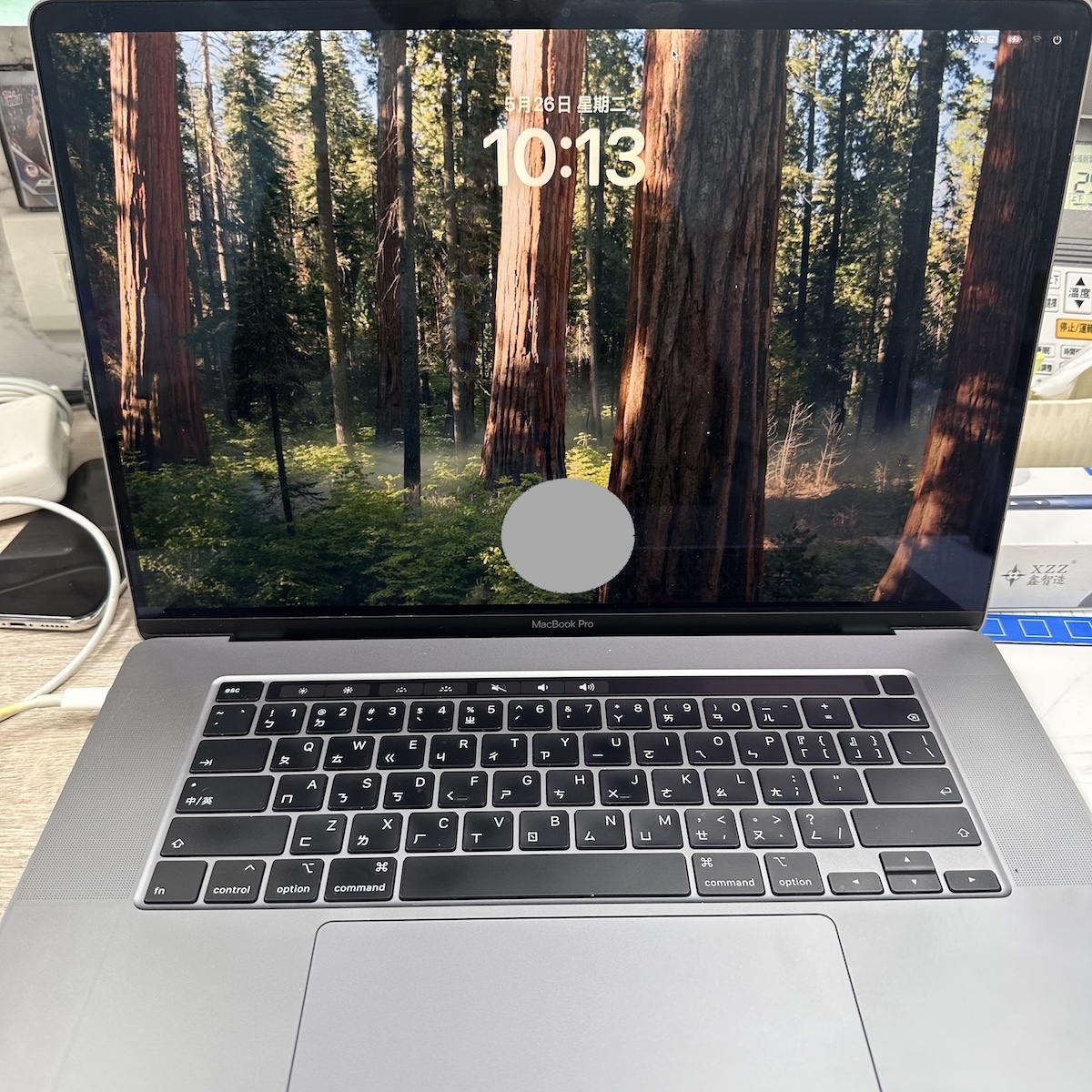

4. 開機測試正常

維修完成後順利開機進入系統，各項功能測試正常。
