故障狀況

客人表示 MacBook Pro 使用時突然無法開機，接上充電器後沒有任何反應，因此送至 FiX iT RiGHT 修成正果檢測。

MacBook 出現無法開機的狀況時，可能與充電系統、主供電電路或主機板短路有關，需要透過專業儀器進一步檢測確認故障位置。

收到設備後，首先使用 USB-C 檢測設備量測充電協議。

檢測發現四個 Type-C 充電孔皆僅有 5V 電壓，未能正常升壓至 20V，代表主機板供電系統存在異常。

進一步量測主供電電路時，發現主供電電阻值異常偏低，判斷主機板上可能存在短路問題，因此開始進行更深入的主機板檢測。

拆機後利用萬用電表量測主供電線路，確認主供電電阻值異常。

接著透過電源供應器搭配熱成像儀進行短路定位，成功發現硬碟供電線路中的電容出現異常發熱現象。

確認故障元件後，將短路電容拆除並更換新品，重新量測主供電線路，電阻值已恢復正常。

後續再次測試 Type-C 充電電壓，已可正常協商至 20V，代表主機板供電系統恢復正常運作。

完成故障電容更換後，MacBook Pro 已恢復正常開機。

實際測試開機、充電及系統運作皆正常，設備順利修復完成並交還客人使用。

若您的 MacBook 出現無法開機、充電只有 5V、接電無反應等情況，建議盡快檢測，以免短路問題持續擴大造成更多零件受損。

圖1｜Type-C 充電電壓僅 5V 異常

檢測發現 Type-C 無法正常協商升壓，充電電壓停留於 5V。

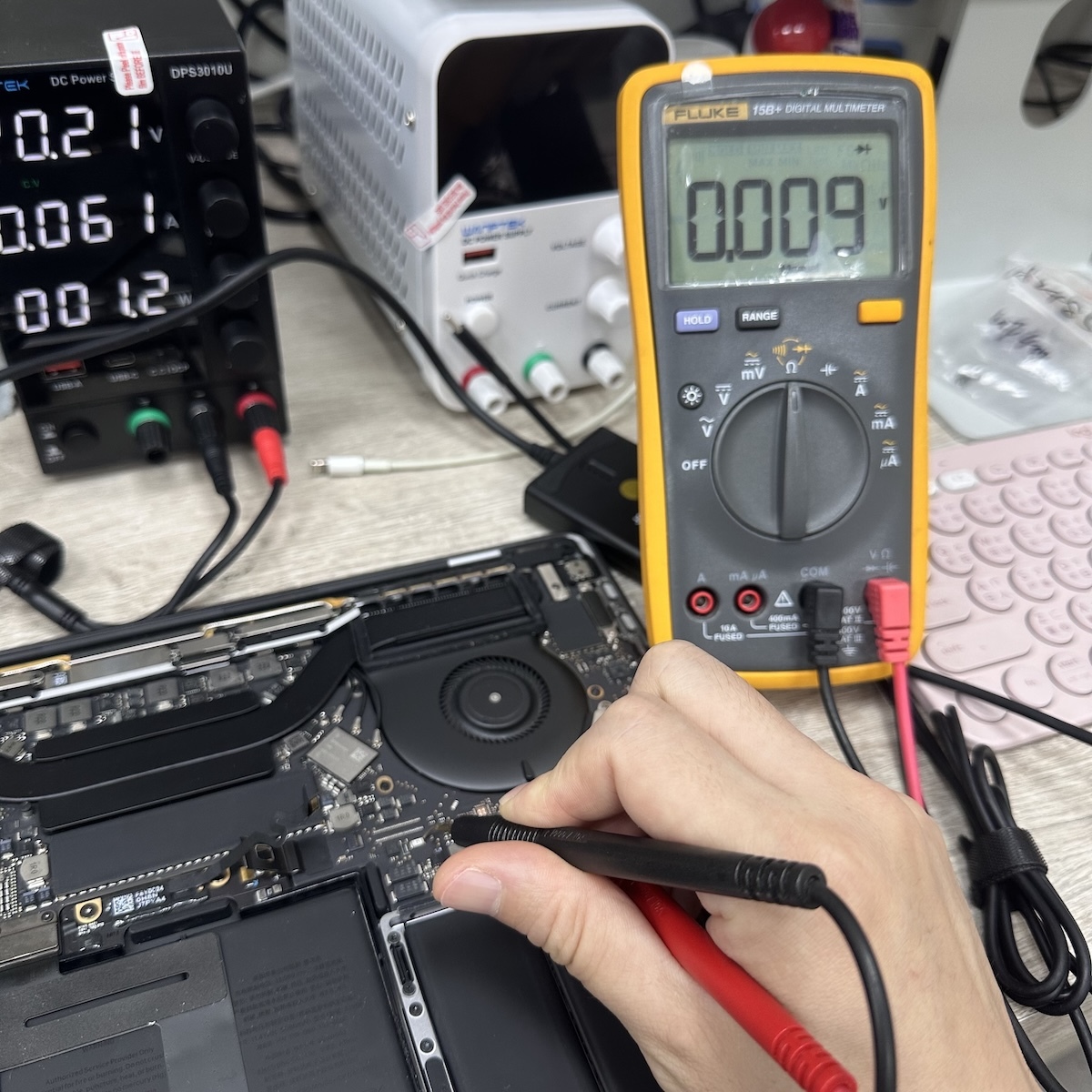

圖2｜量測主供電電阻值異常

主供電線路電阻值異常，研判主機板存在短路問題。

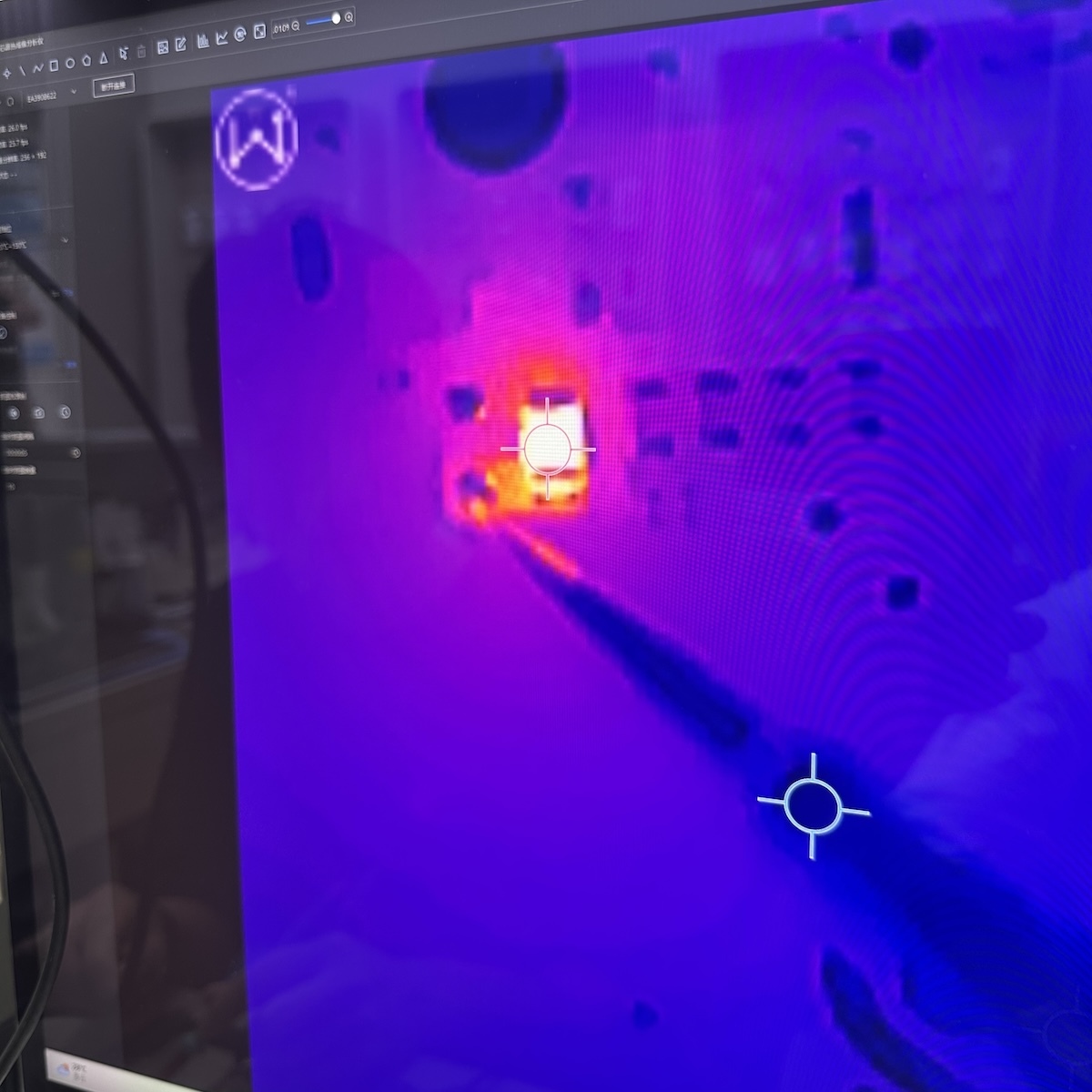

圖3｜熱成像定位硬碟供電電容短路

透過熱成像儀快速找出異常發熱元件，確認硬碟供電電容短路。

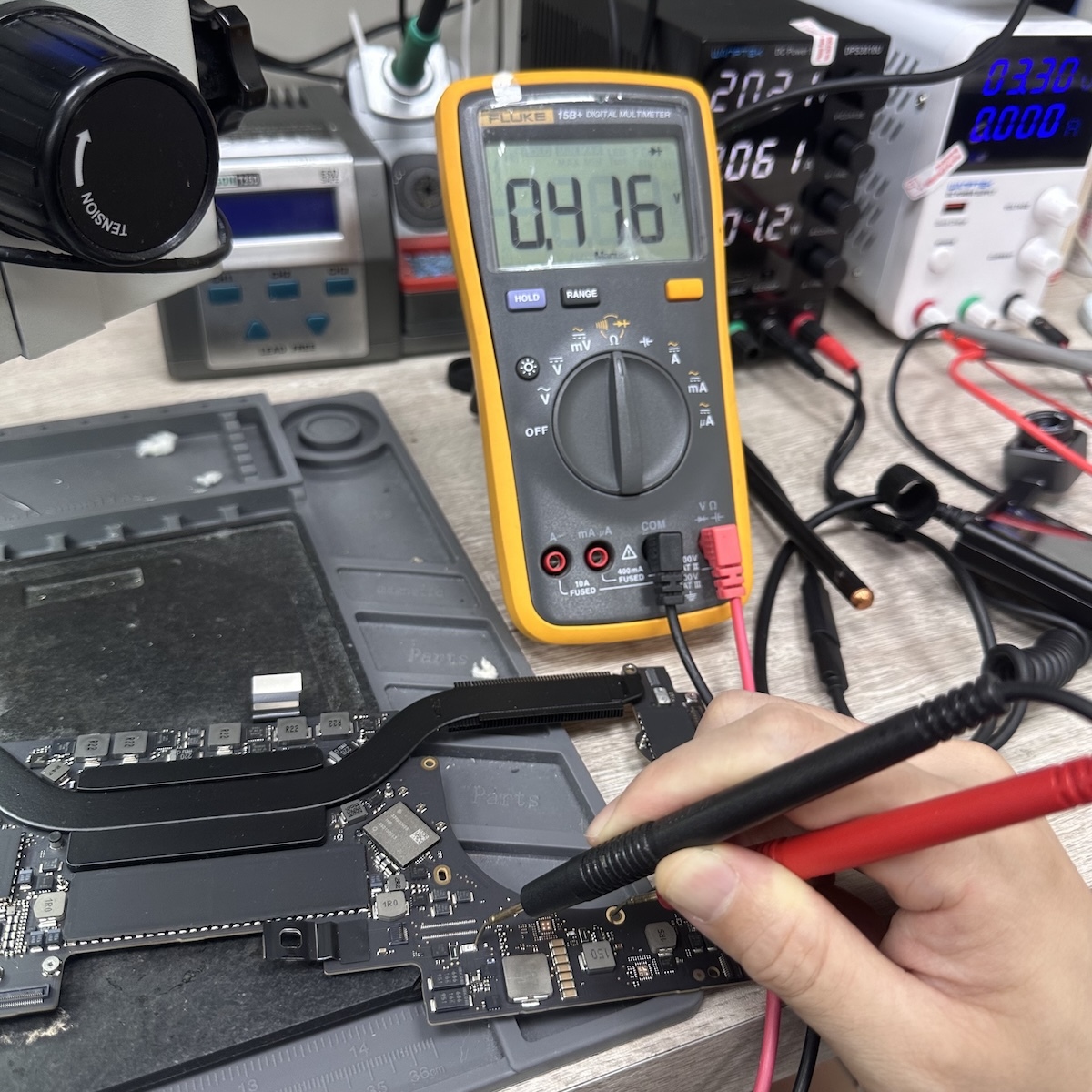

圖4｜更換故障電容後主供電恢復正常

完成維修後再次量測，主供電電阻值恢復正常。

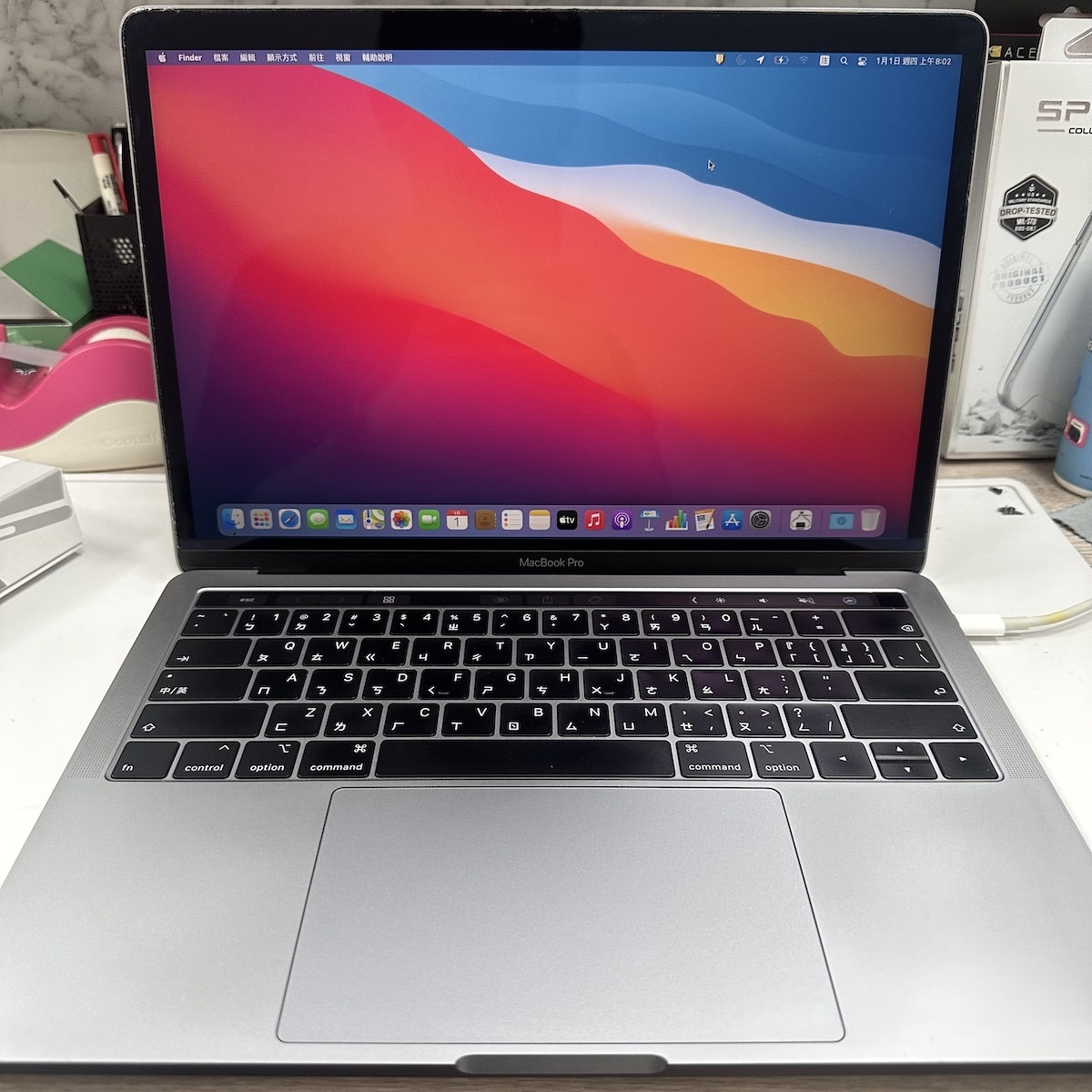

圖5｜MacBook Pro 恢復正常開機

主機板修復完成，設備成功開機並正常進入系統。
