維修案例資訊

項目內容
送修日期2026.06.18
裝置型號iPhone 16 Pro
故障狀況有線無法充電，無線充電正常
檢測結果接線無電流反應，更換充電孔測試後仍無法充電，量測 Type-C 線路電阻值異常
故障原因Type-C 晶片故障
維修方式更換 Type-C 晶片
維修結果充電恢復正常，可正常開機與充電

故障狀況

客人表示 iPhone 16 Pro 使用充電線時完全無法充電，但放置於無線充電器上則可正常充電，因此懷疑為充電孔或主機板充電線路異常。

由於 iPhone 15 系列後全面改用 Type-C 接孔，因此若有線充電異常，除了充電尾插外，也需同步檢查主機板上的 Type-C 控制晶片與充電線路。

檢測過程

實際接上電源測試時，發現充電器無任何電流反應，確認設備未正常建立充電協議。

首先更換充電尾插模組進行交叉測試，但更換後仍然無法充電，代表問題並非單純充電孔損壞。

進一步量測主機板上 Type-C 線路相關電阻值後，發現數值異常，判斷 Type-C 晶片已故障，導致手機無法正常辨識充電設備，因此有線充電功能失效。

拆機檢查

拆下主機板後，針對 Type-C 供電與資料傳輸線路進行檢測。

確認 Type-C 晶片異常後，使用顯微設備進行主機板精密維修，拆除故障晶片並重新更換新品。完成後再次量測線路阻值，確認供電狀態恢復正常。

維修完成

完成 Type-C 晶片更換後重新接電測試，充電器已可正常偵測設備並出現穩定充電電流。

手機組裝復原後，可正常開機且有線充電功能恢復正常，無線充電與其他功能測試皆正常，維修完成並交付客戶。

現場維修照片

圖1｜iPhone 16 Pro 有線無法充電

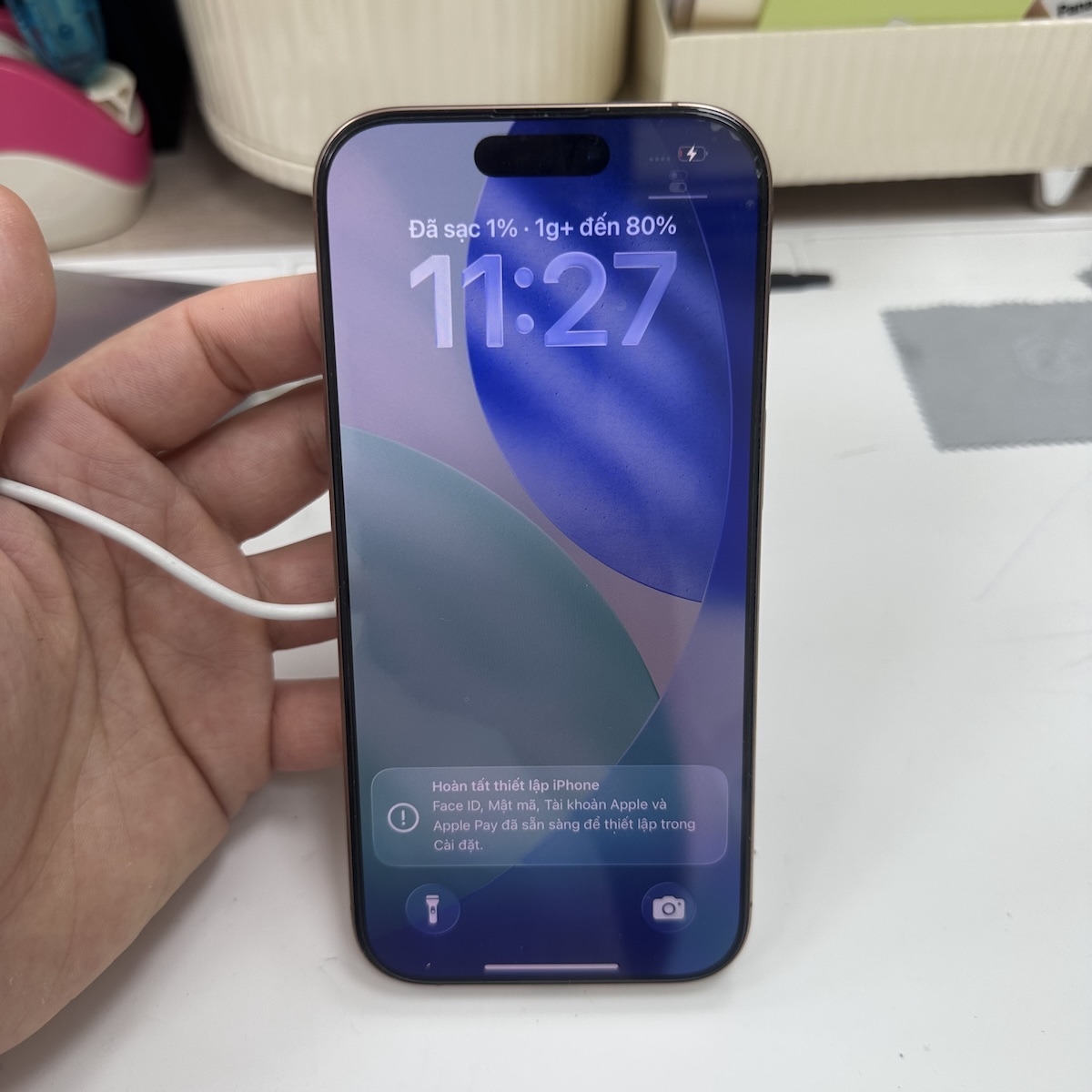

圖2｜無線充電功能正常，可正常感應充電

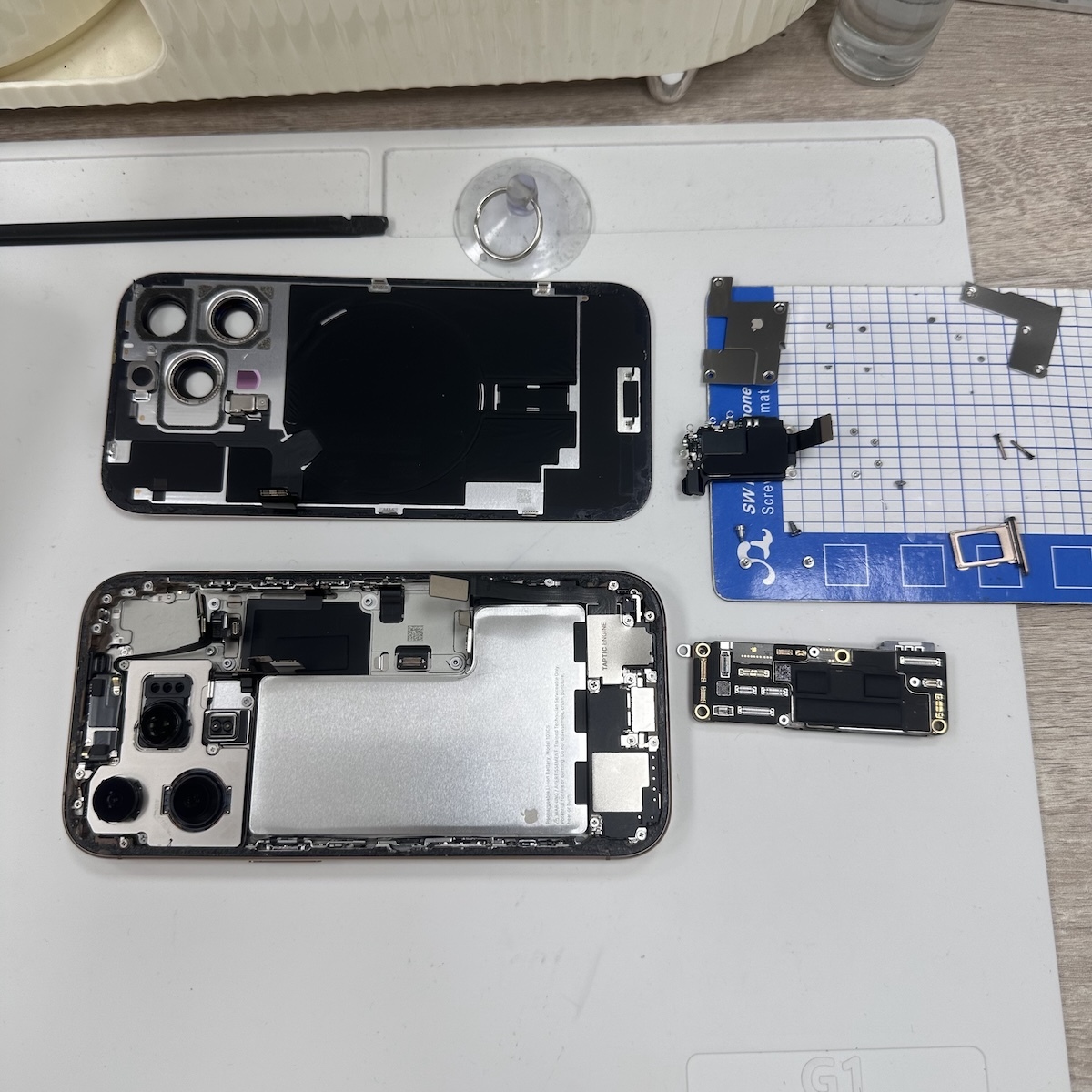

圖3｜拆下主機板進行進一步檢測

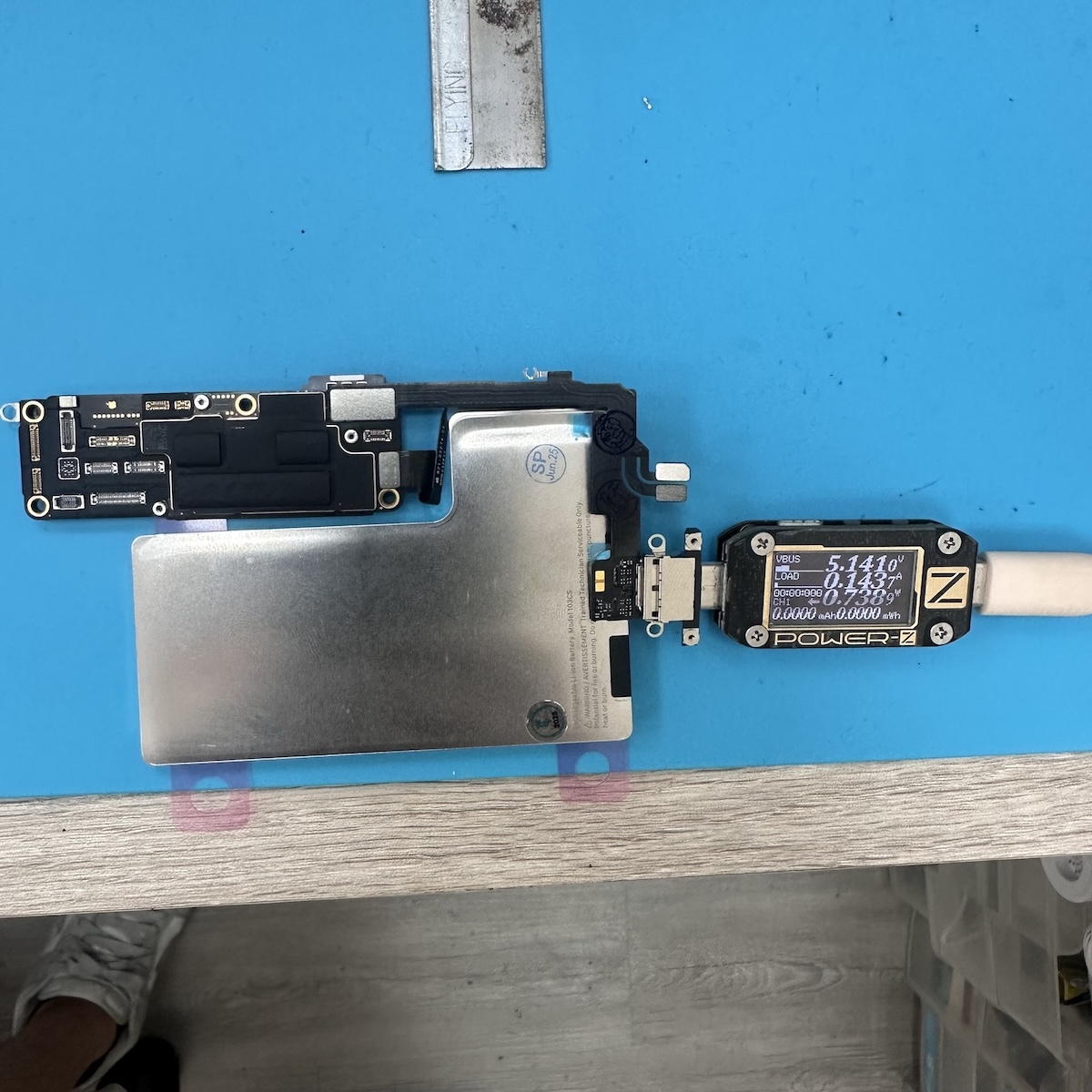

圖4｜更換充電孔測試後仍無電流反應

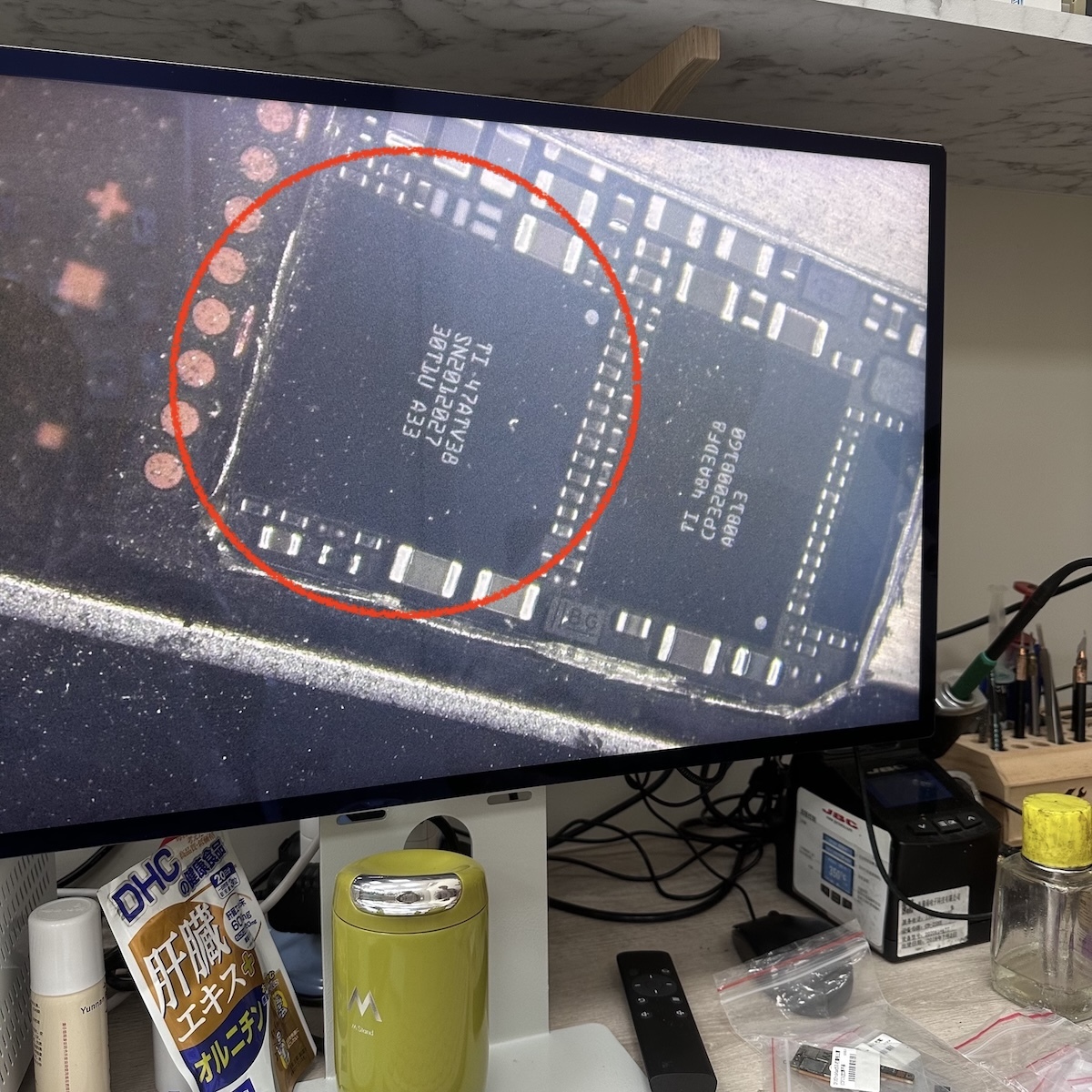

圖5｜確認 Type-C 晶片故障需進行更換

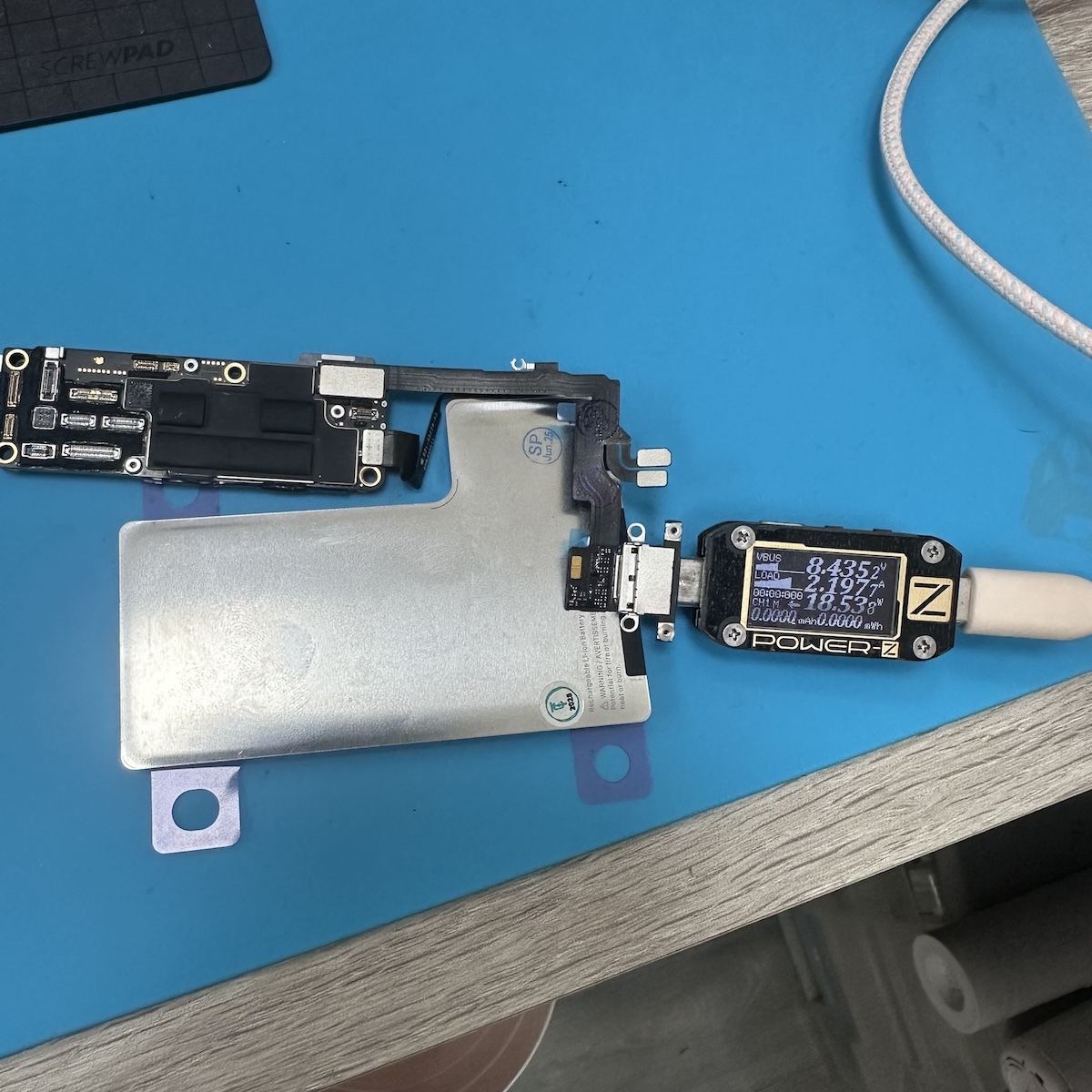

圖6｜更換 Type-C 晶片後測試已有正常充電電流

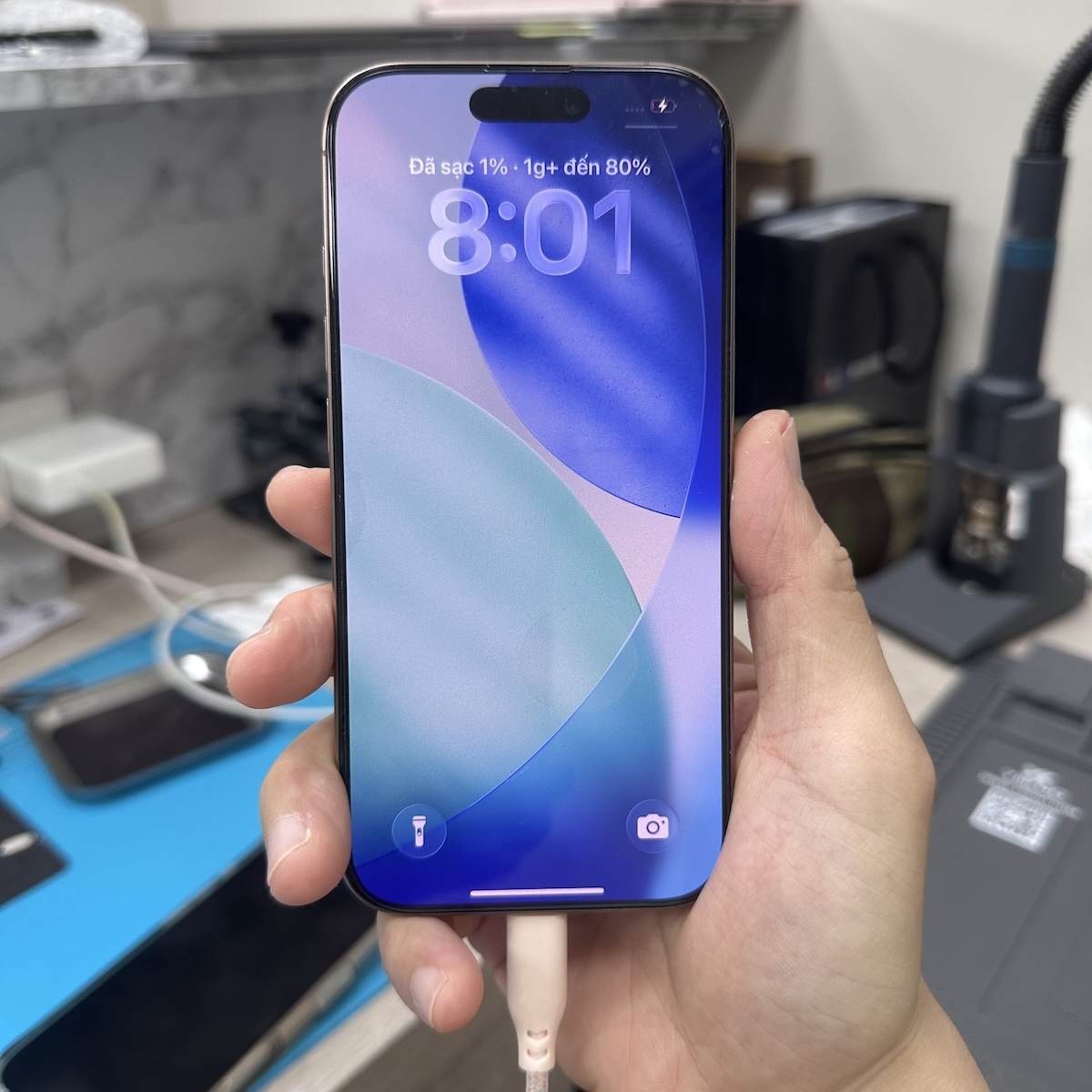

圖7｜機器復原完成，可正常開機與充電
