維修案例資訊

項目內容
送修日期2026.08.18
裝置型號iPad Pro 11 M4（A2836）
故障狀況無法開機
檢測結果拆機量測主機板電阻值異常，確認主機板短路
故障原因主機板供電線路短路
維修方式主機板維修，修復短路線路
維修結果主機板電阻值恢復正常，可正常開機

故障狀況

本次送修為 iPad Pro 11 M4（A2836），客戶表示設備無法開機，接上充電器後也沒有任何反應，因此送至門市檢測。

iPad 完全無法開機時，除了電池異常外，也可能是主機板供電線路發生短路，因此需要拆機進行進一步檢測。

檢測過程

工程師先使用電源供應器進行測試，發現設備無法正常啟動。

拆機後量測主機板供電線路，發現主機板電阻值異常，代表供電線路可能發生短路，需進一步找出故障元件。

拆機檢查

工程師利用熱成像儀搭配電源供應器進行故障定位，透過異常發熱位置快速找出故障點。

確認故障位置後，完成主機板精密維修，並再次量測主機板電阻值，確認已恢復正常範圍。

維修完成

完成主機板維修後，再次進行開機測試，主機板供電恢復正常，設備已可順利開機。

後續測試各項功能皆正常，確認設備運作穩定，維修完成並交付客戶。

現場維修照片

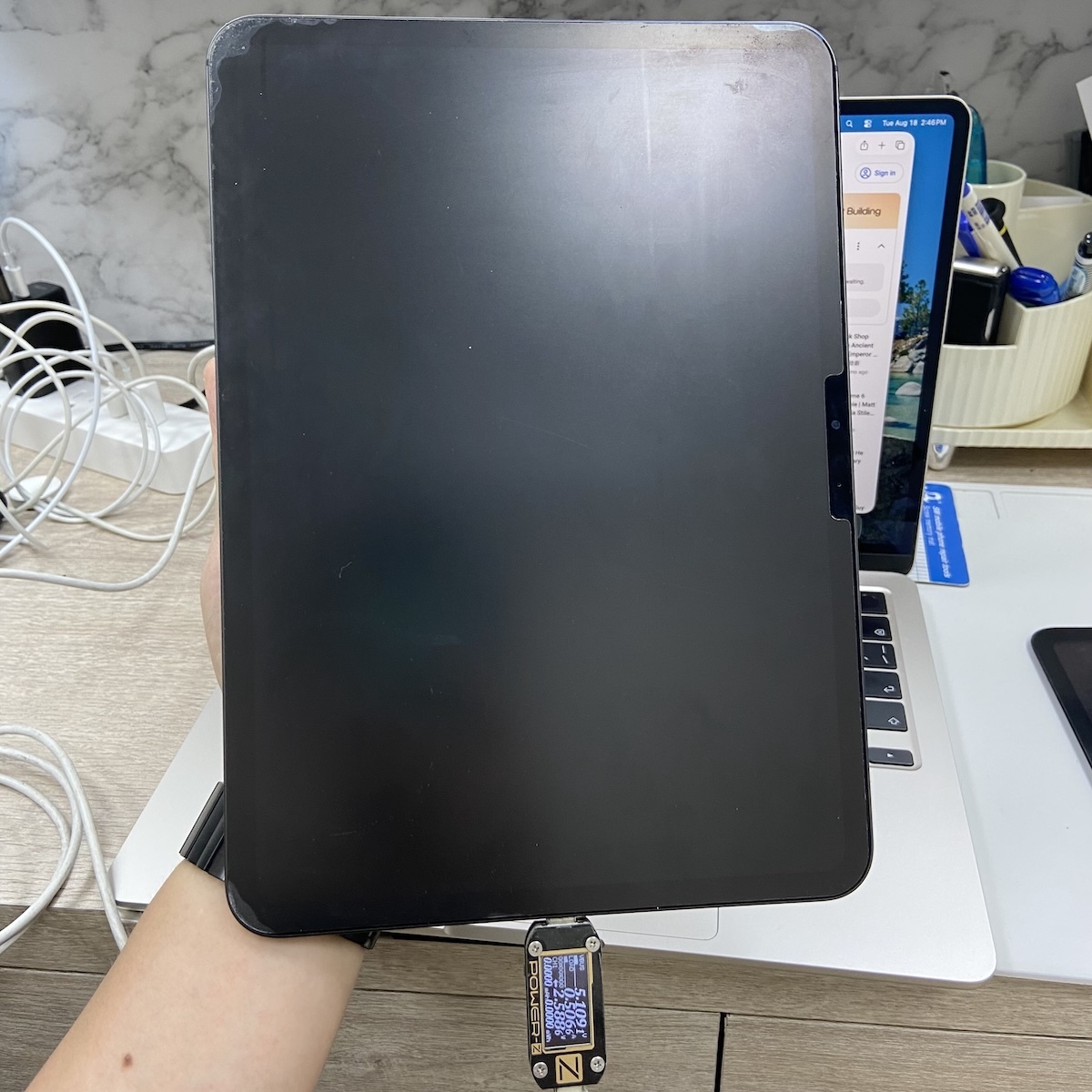

圖1｜iPad Pro 11 M4 無法開機

iPad Pro 11 M4 無法開機

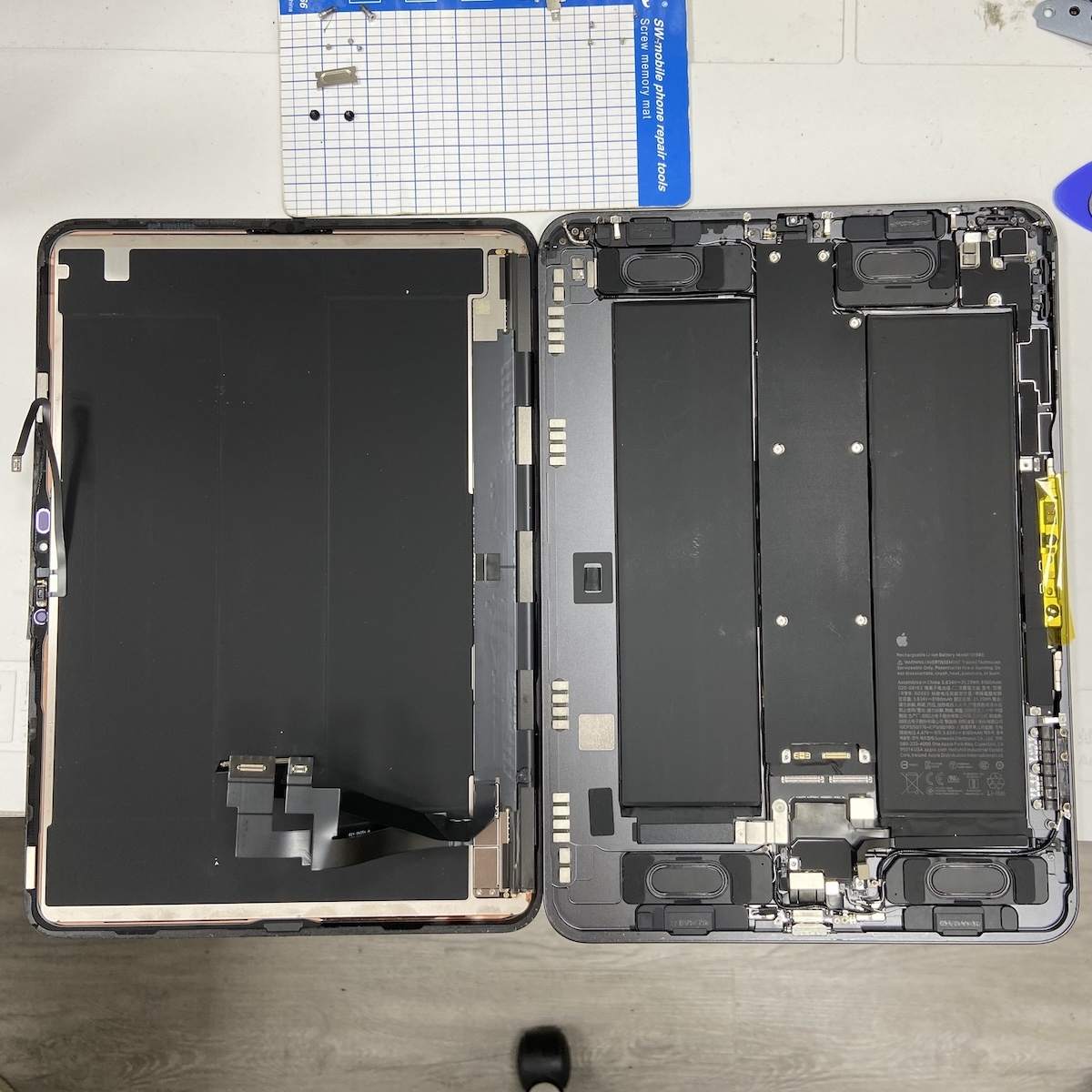

圖2｜拆機檢測主機板狀況

拆機檢測主機板狀況

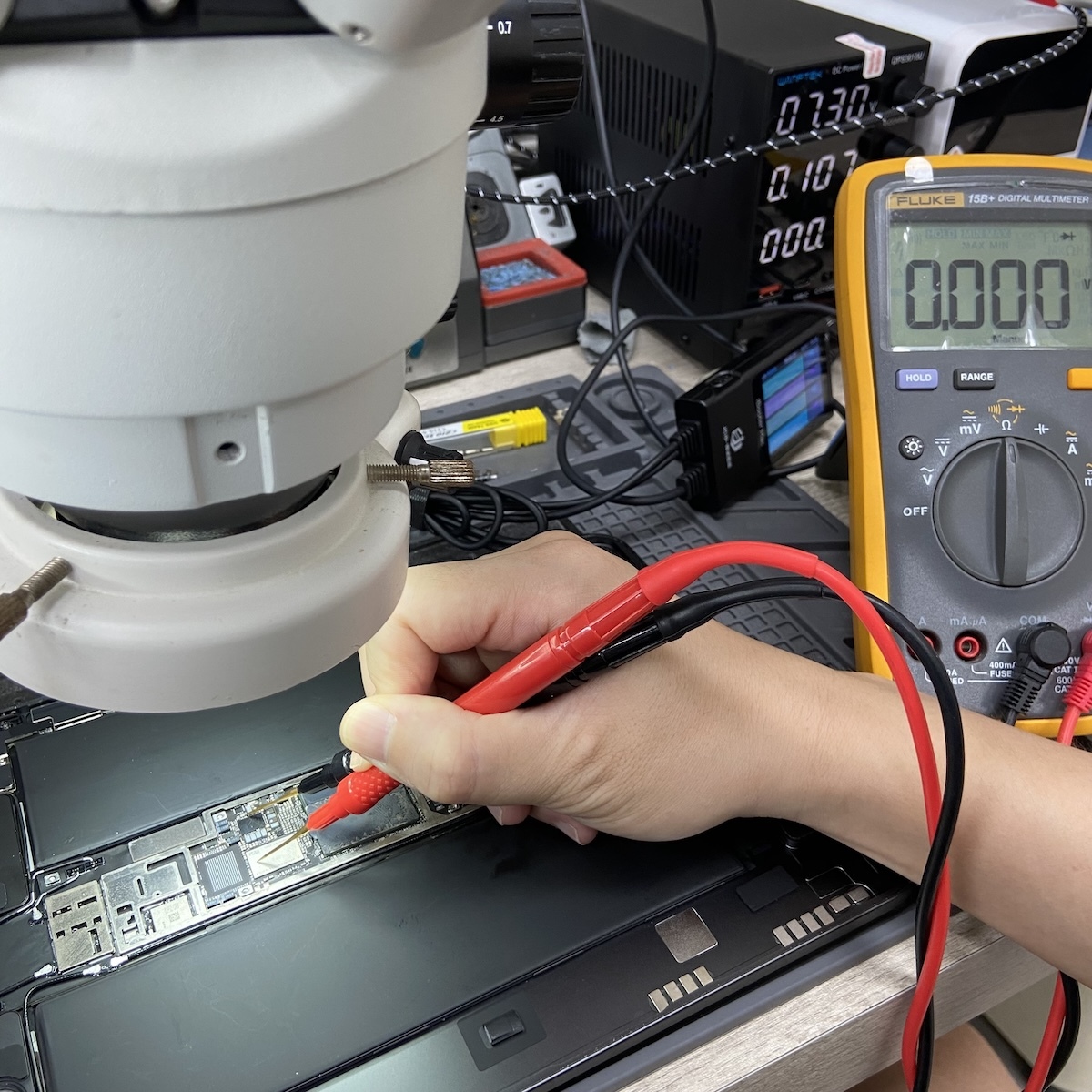

圖3｜量測主機板電阻值異常

量測主機板電阻值異常

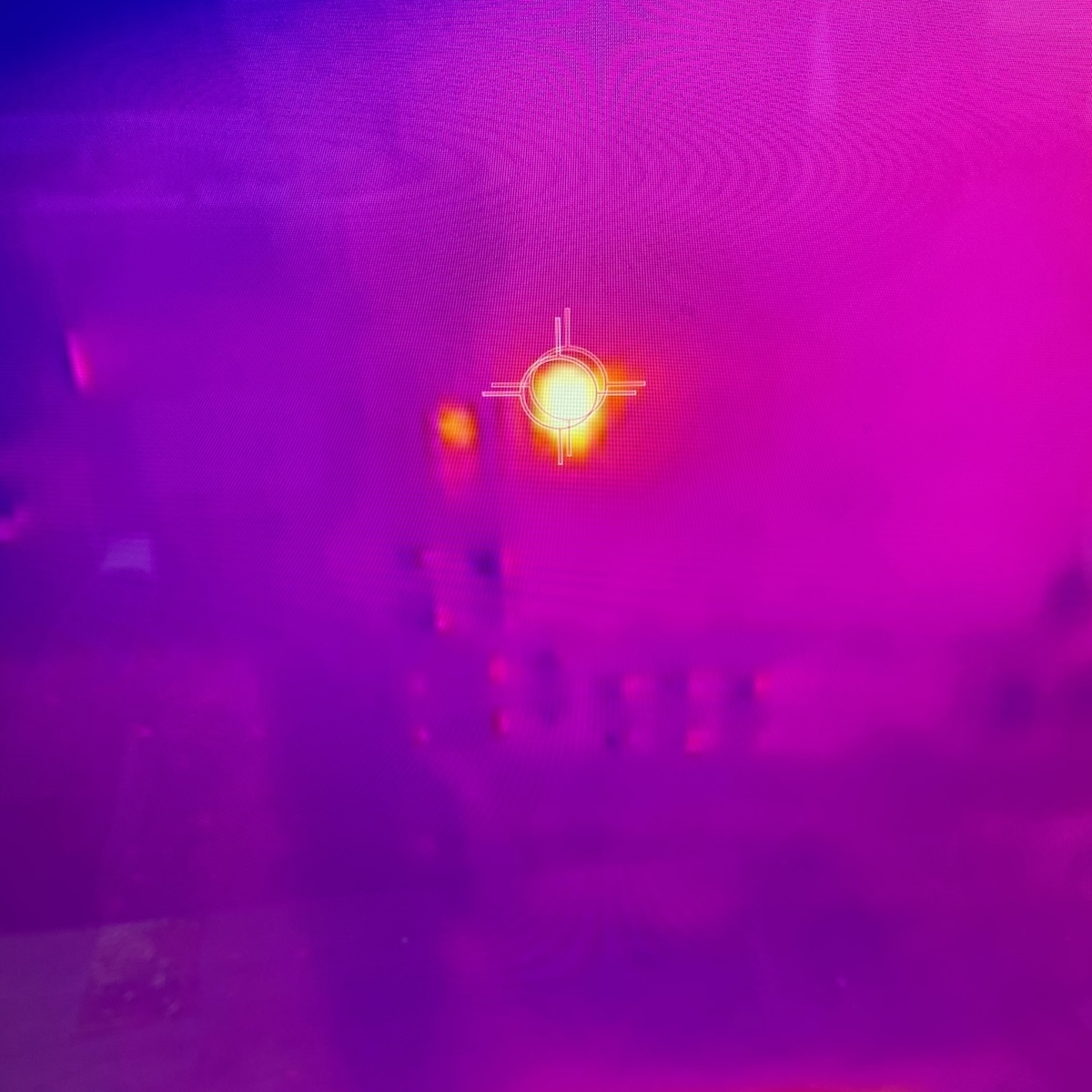

圖4｜透過熱成像儀定位故障點

透過熱成像儀定位故障點

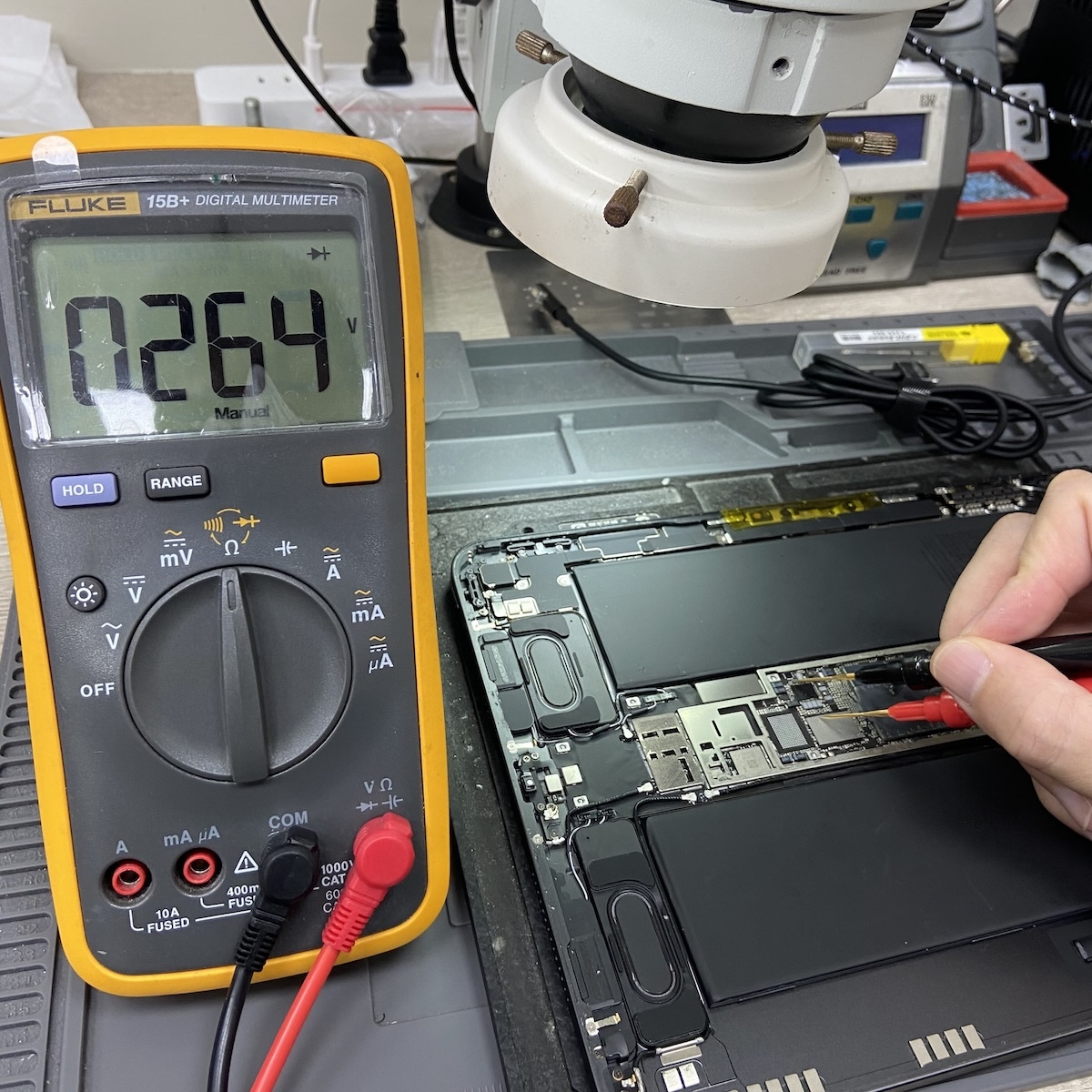

圖5｜修復後主機板電阻值恢復正常

修復後主機板電阻值恢復正常

圖6｜維修完成，設備成功開機

維修完成，設備成功開機
