維修案例資訊

項目內容
送修日期2026.08.05
裝置型號iPad Air 5 WiFi（A2588）
故障狀況無法開機
檢測結果充電無電流反應，拆機量測主機板電阻值為 0，確認主機板短路
故障原因主機板供電線路短路
維修方式主機板維修，修復短路線路
維修結果主機板電阻值恢復正常，可正常開機

故障狀況

本次送修為 iPad Air 5 WiFi（A2588），客戶表示設備突然無法開機，接上充電器後也沒有任何反應，因此送至門市檢測。

iPad 完全無法開機時，除了電池異常外，也可能是主機板供電線路發生短路，因此需要拆機進行進一步檢測。

檢測過程

工程師先使用電源供應器進行測試，發現設備接上充電器後完全沒有電流反應。

拆機後量測主機板供電線路，發現主機板電阻值為 0，代表供電線路已發生短路，需進一步找出故障元件。

拆機檢查

工程師利用熱成像儀搭配電源供應器進行故障定位，透過異常發熱位置快速找出短路元件。

確認故障位置後，完成主機板精密維修，修復短路線路，並再次量測主機板電阻值，確認已恢復正常範圍。

維修完成

完成主機板維修後，再次進行供電及開機測試，主機板供電恢復正常，設備已可順利開機。

後續測試充電、螢幕顯示、觸控及各項功能皆正常，確認設備運作穩定，維修完成並交付客戶。

現場維修照片

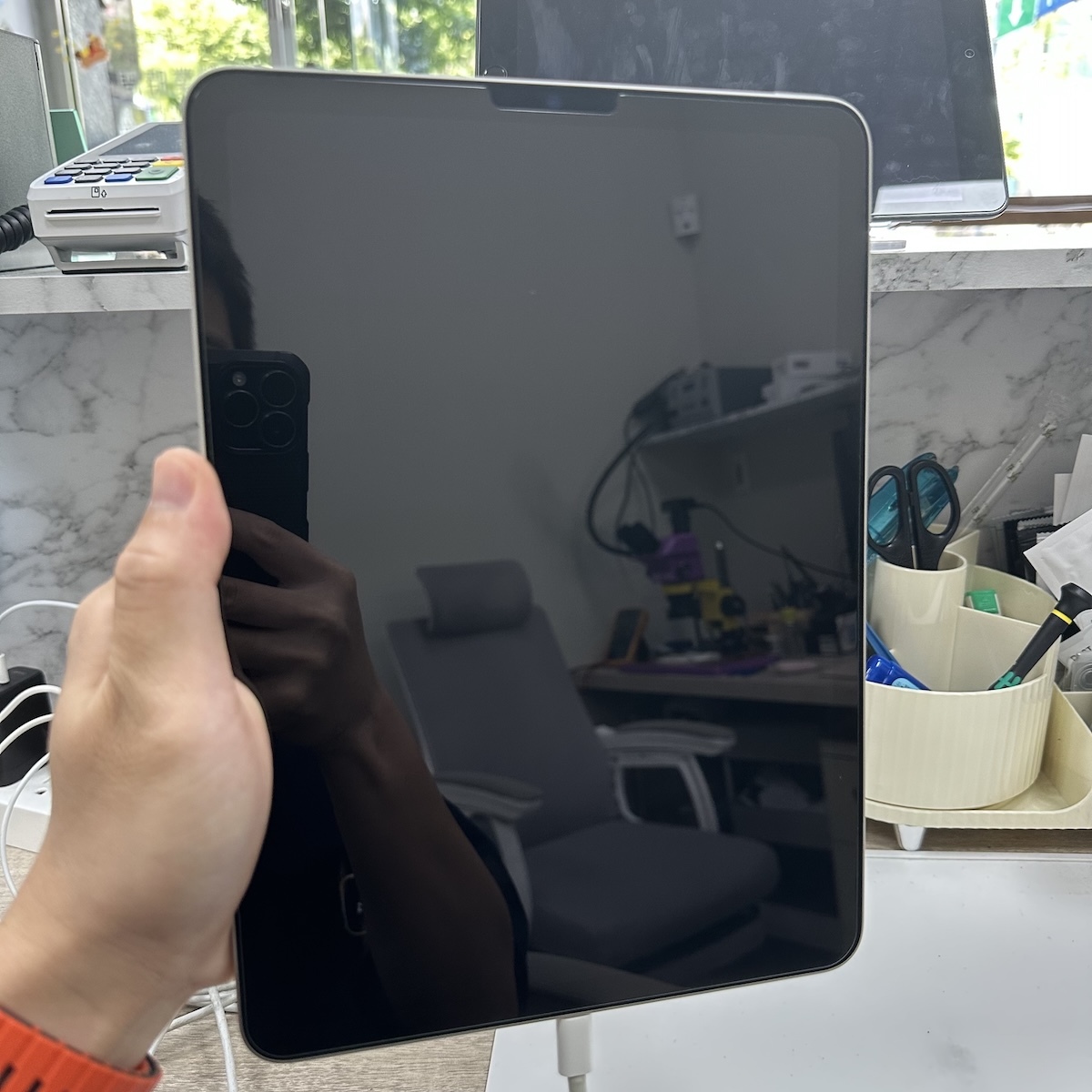

圖1｜iPad Air 5 無法開機

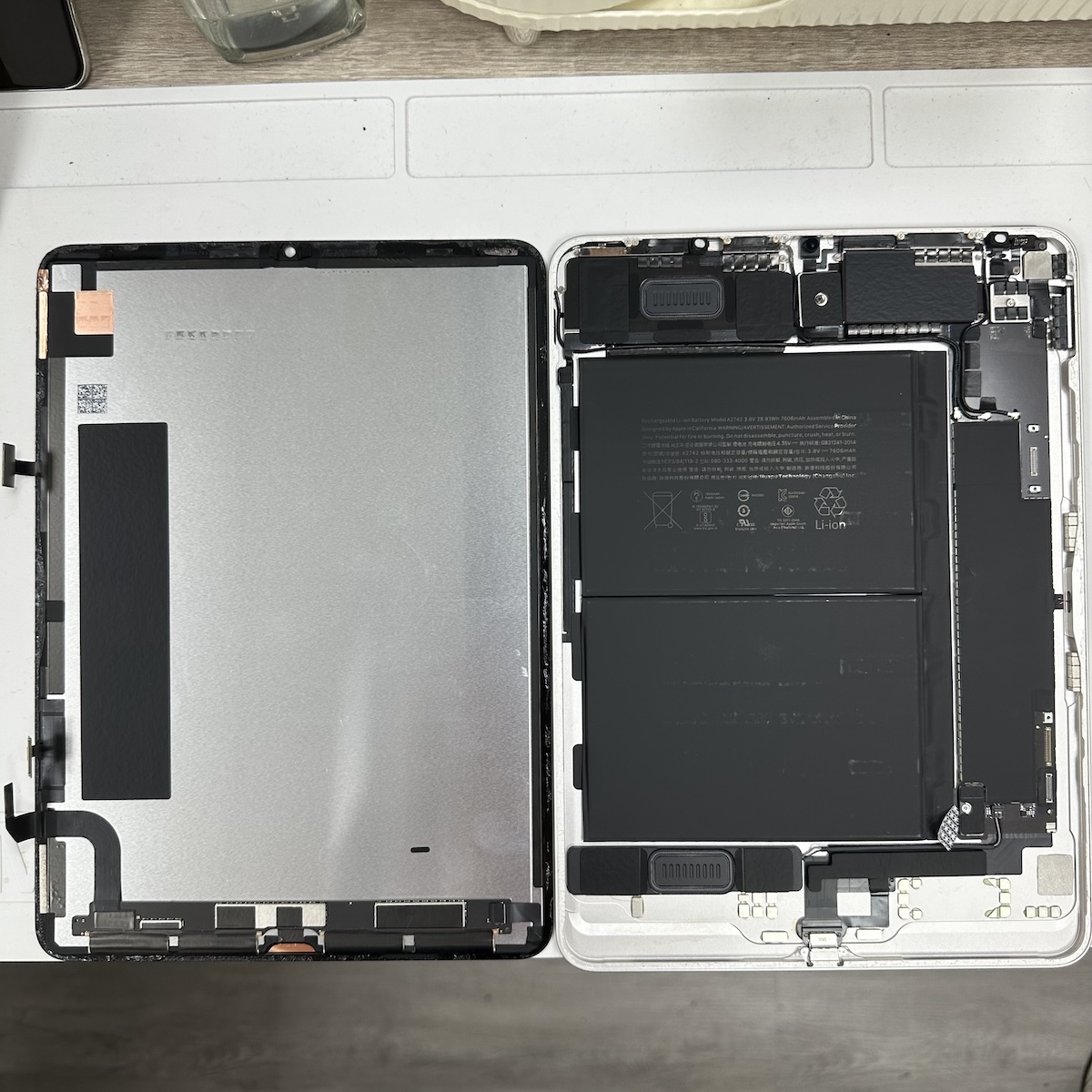

圖2｜拆機檢測主機板供電狀況

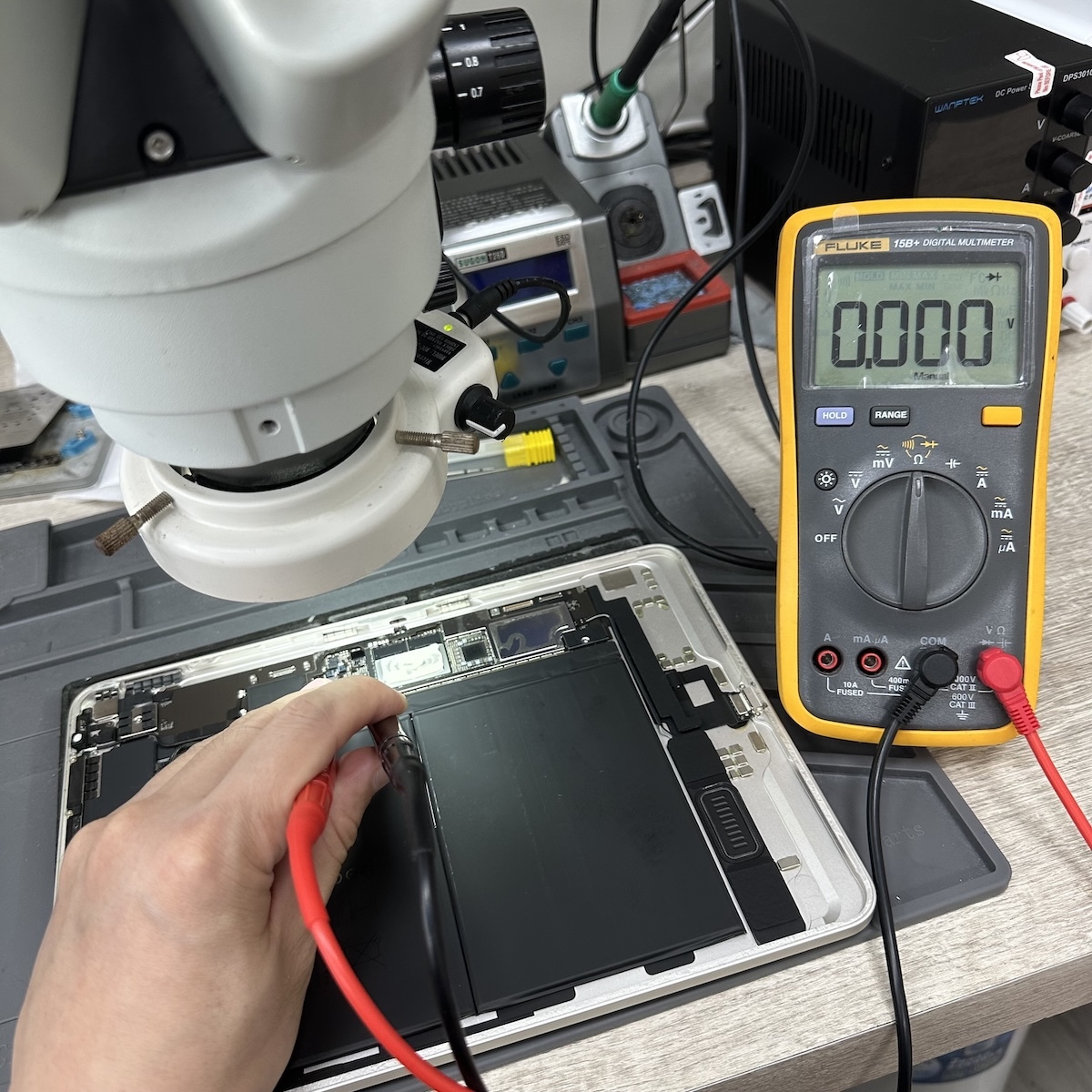

圖3｜量測主機板電阻值為 0，確認短路異常

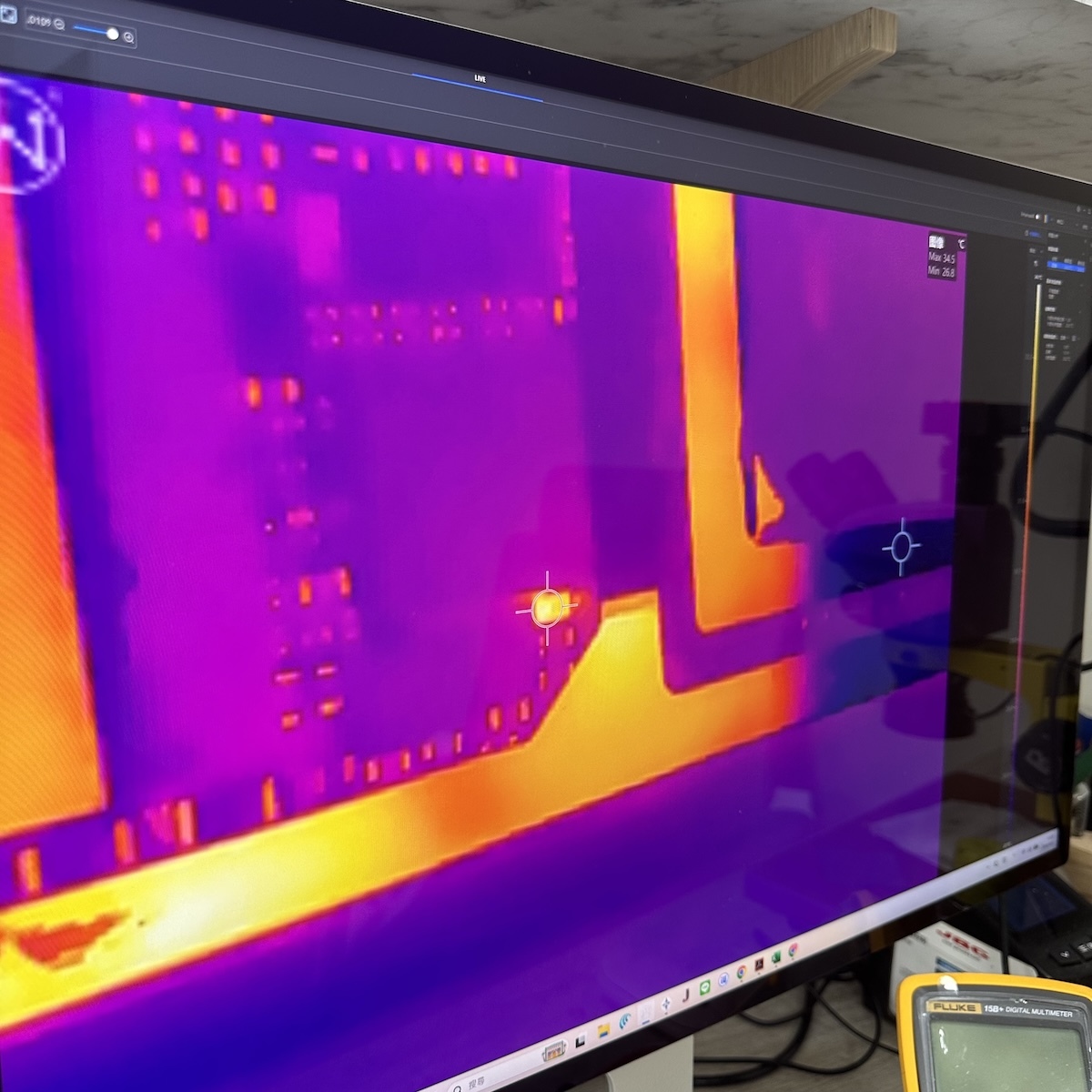

圖4｜透過熱成像儀定位主機板故障點

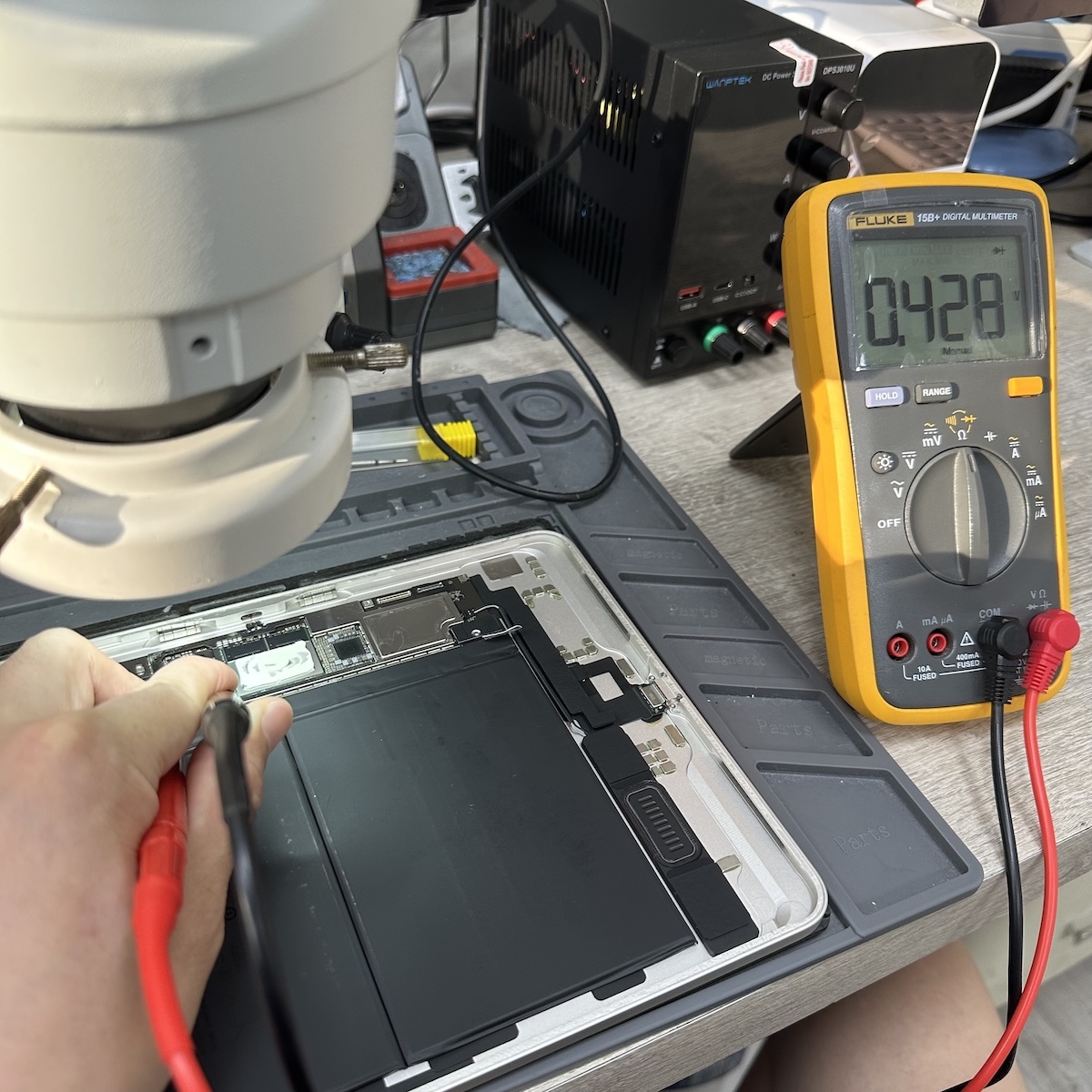

圖5｜修復後主機板電阻值恢復正常

圖6｜維修完成，設備成功開機
