維修案例

項目內容
送修日期2026.06.08
裝置類型iPad 10 A2696
故障狀況不開機
檢測結果無電流反應
故障原因主機板供電線路電容短路
維修方式更換故障電容
維修結果開機正常

故障狀況

客戶表示 iPad 10 使用過程中突然無法開機，接上充電器後沒有任何反應，螢幕完全沒有顯示畫面，因此送修檢測。

現場測試後確認：

  • 設備完全無法開機
  • 接電無電流反應
  • 無法進入系統畫面

因此安排拆機進行主機板檢測。

檢測過程

工程師拆機後先針對主機板供電線路進行量測：

  • 開機電流為 0
  • 主機板供電異常
  • 阻值量測異常

由於設備完全沒有啟動反應，因此進一步檢查主機板供電線路是否存在短路情況。

拆機檢查

為了快速找出故障元件位置，工程師使用熱顯像設備進行檢測：

  • 針對供電線路進行注入電流測試
  • 利用熱顯像設備追蹤異常發熱位置
  • 發現一顆供電電容異常升溫

確認故障來源為主機板供電線路電容短路。

隨後拆除故障電容並完成更換修復。

維修完成

完成電容更換後再次進行量測：

  • 主機板供電恢復正常
  • 電流反應恢復正常
  • 阻值恢復正常範圍
  • 設備可正常開機

經完整功能測試後確認：

  • 可正常進入系統
  • 充電功能正常
  • 觸控功能正常
  • 長時間測試運作穩定

維修完成。

現場維修照片

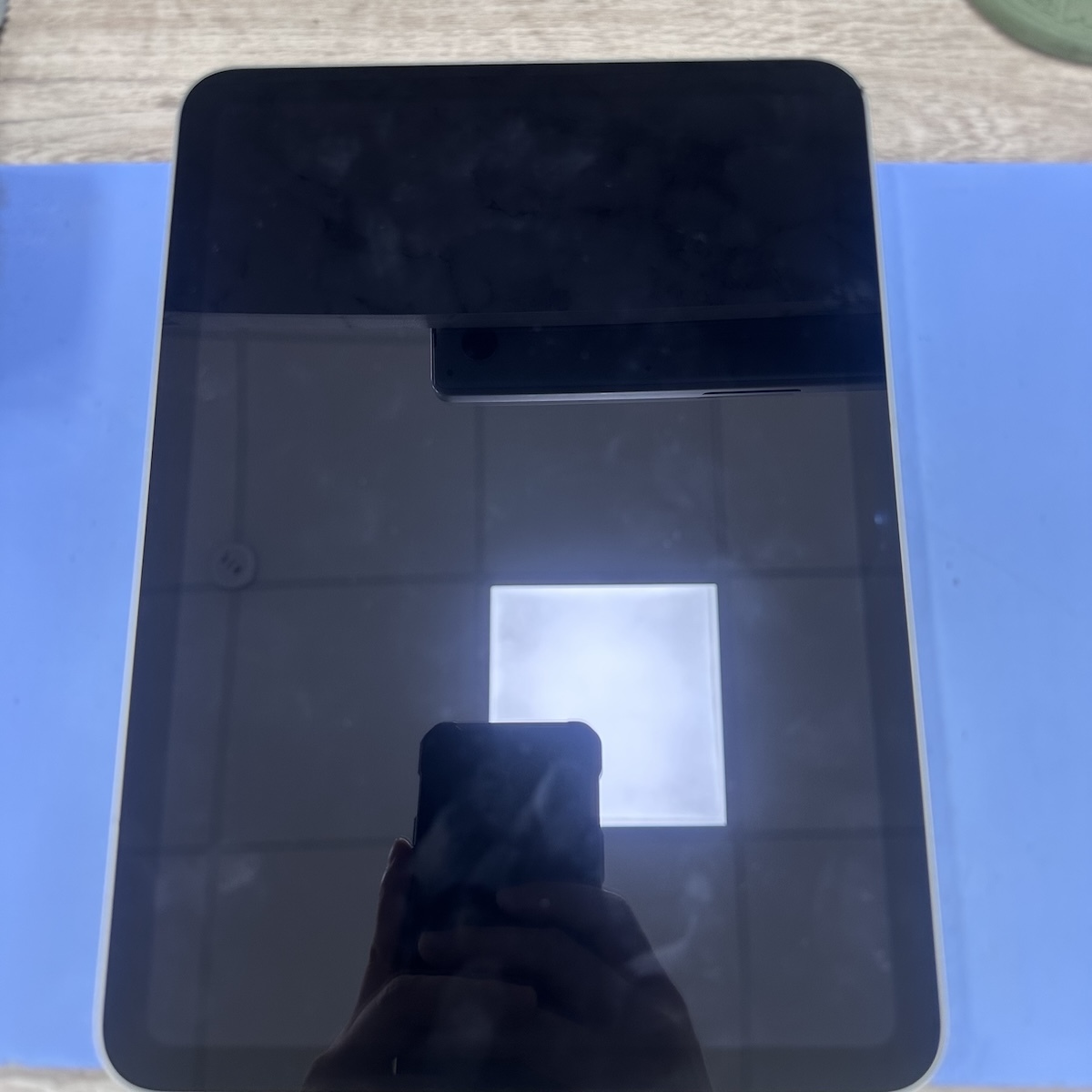

1. 設備送修時無法開機

iPad 完全沒有電源反應，按下電源鍵無法啟動。

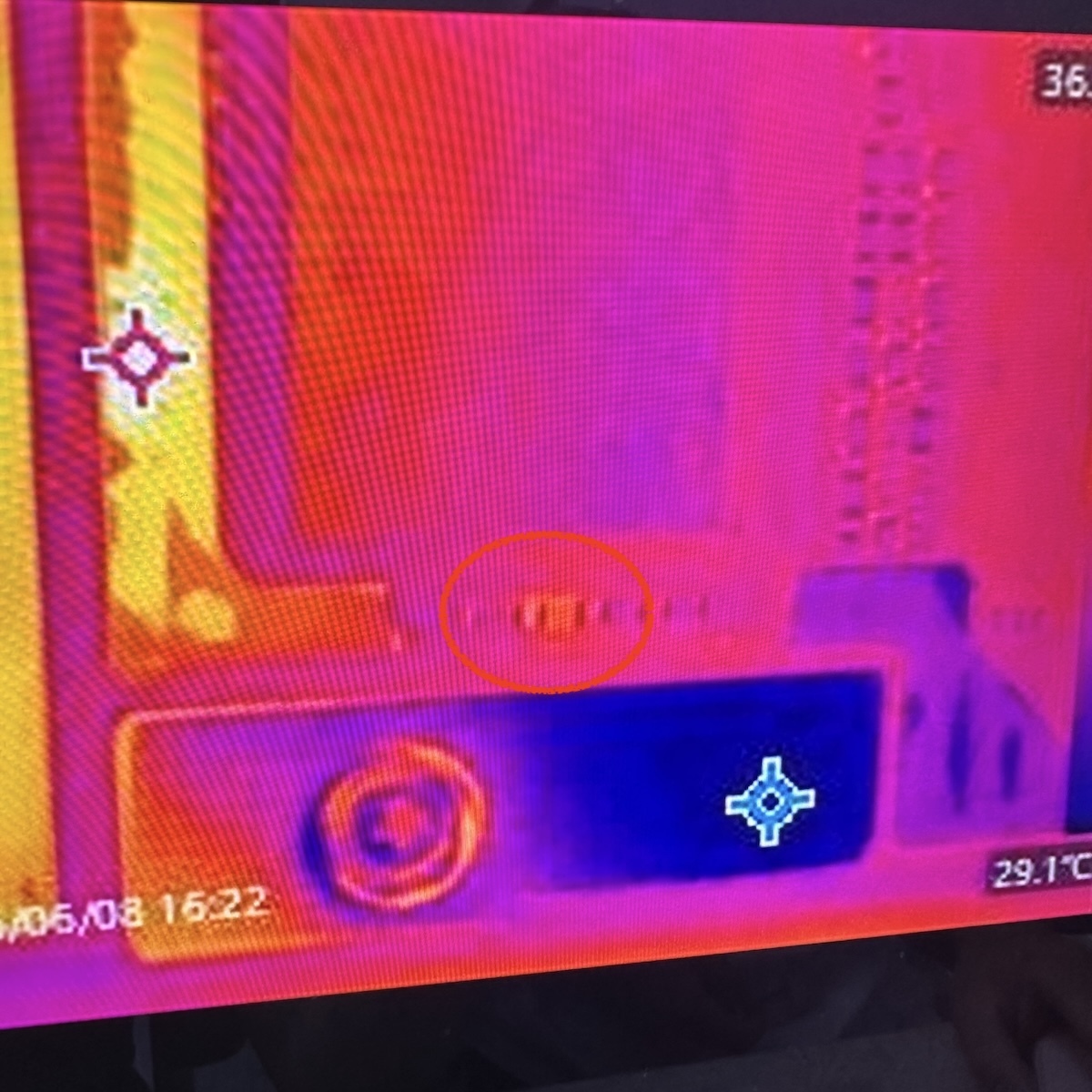

2. 熱顯像定位故障點

透過熱顯像設備檢測，成功找出短路電容位置。

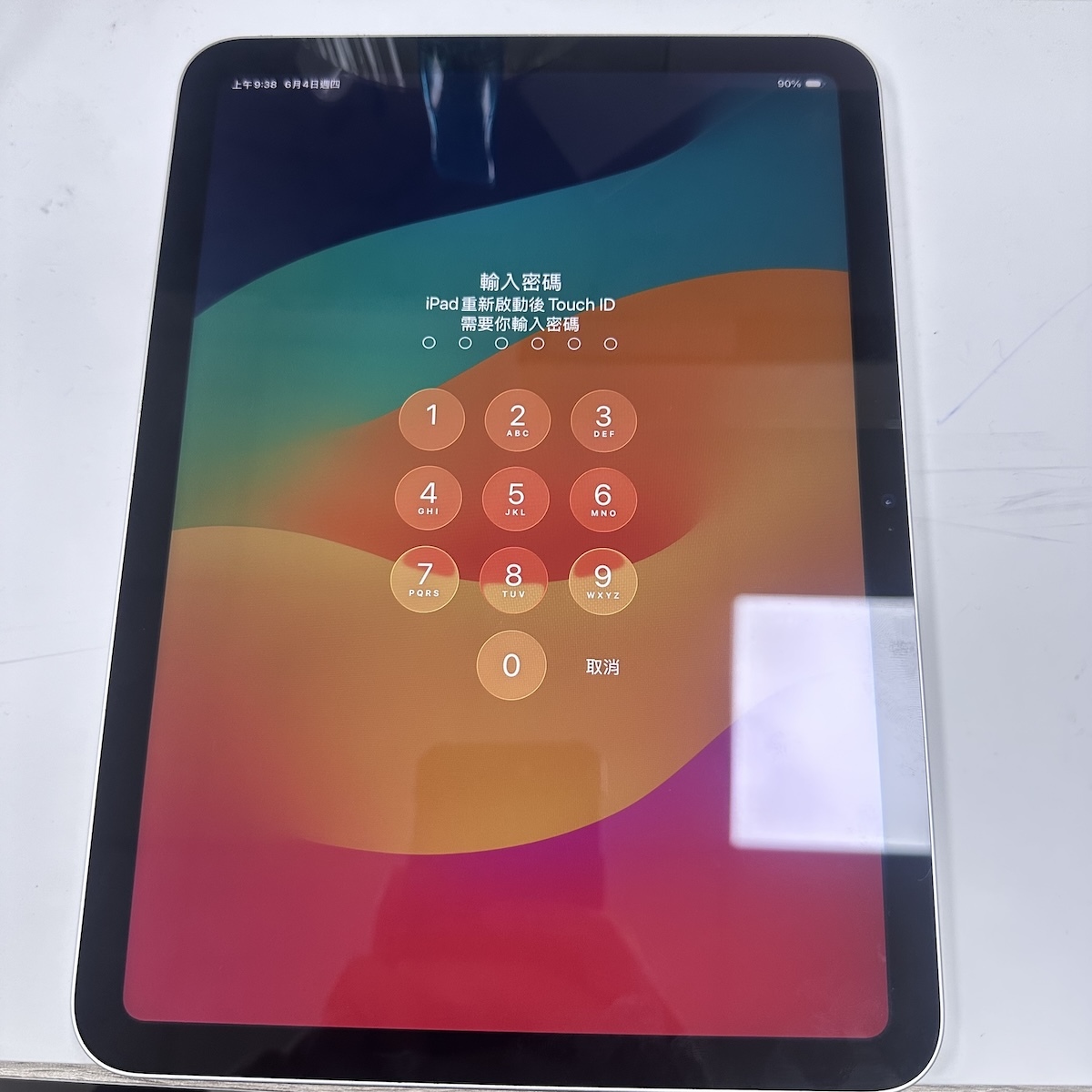

3. 修復後正常開機

更換故障電容後恢復正常供電，設備順利開機進入系統。
